NS型遠心ブレーキ
遠心ブレーキとは、固定されたドラムの内側にセットされた、ユニットAssyが回されると遠心力により、全てのシューが起き上がります。 この時、ドラム内面にライニングが押し付けられ（加圧）回転軸にブレーキ効果を発生させる物です。
- ダウンロード
詳細情報
特長
サンテスNS型遠心ブレーキは、エレベーター・水門扉等を昇降する設備の降下時抑速用の機械式遠心ブレーキです。
NS型遠心ブレーキには次の様な特長があります。
- スピード感応ブレーキなので動力源が不要です。
- 自然降下時、自動的に設計通り一定速度で降下できます。
- カウンターウエイトの数を変更することで、ブレーキトルクの調整を現場でも容易に行えます。
- 任意のブレーキトルクを選定できます。
- 遠心ブレーキの台数を増やすことで、中・大型水門への適用も可能です。
寸法

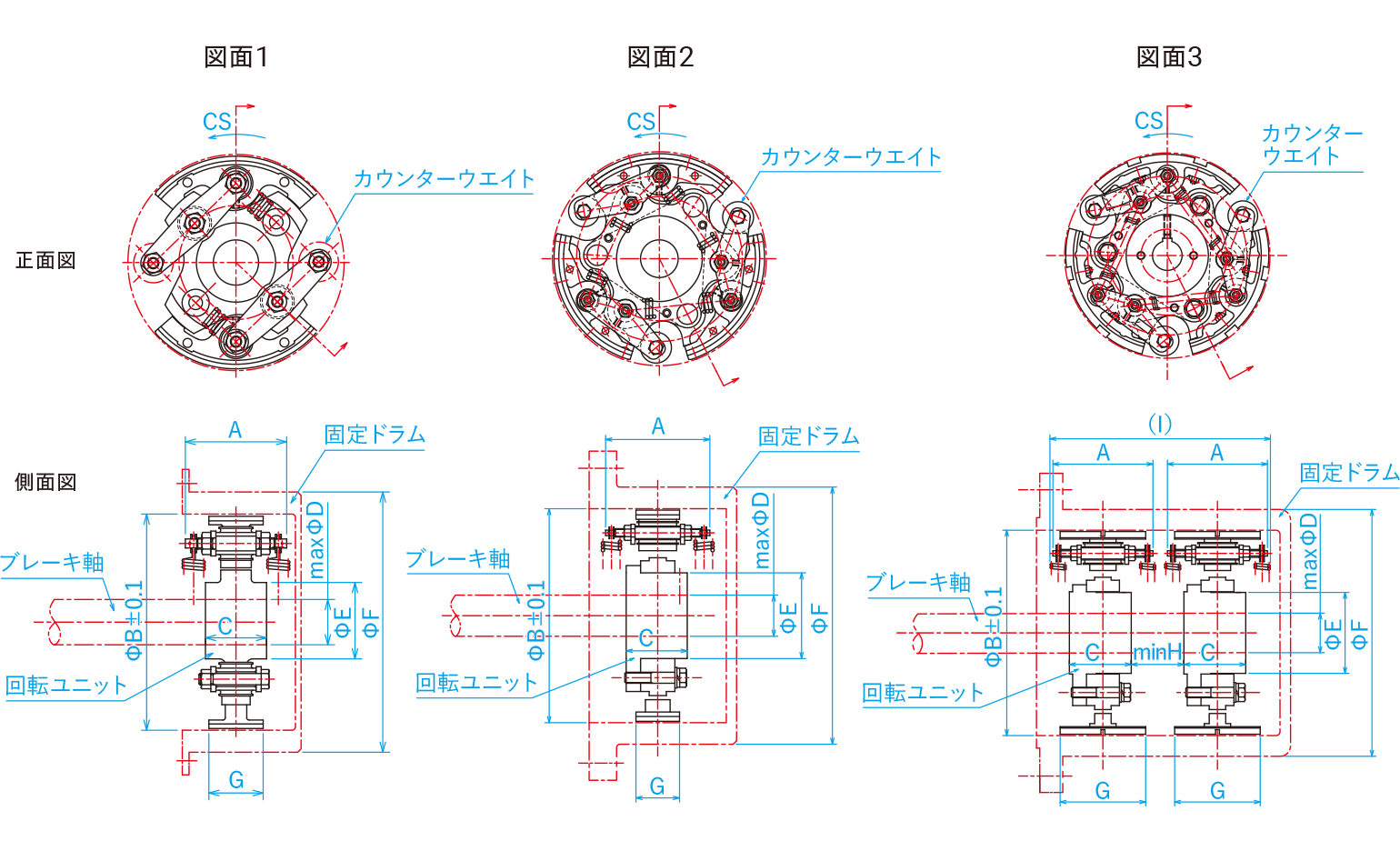

| 型式 | 図面番号 | A | B | C | D | E | F※ | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| NS5-2S | 1 | 64 | 143 | 30 | 30 | 45 | 161（170） | 42 | ー | ー |
| NS7-2S | 1 | 91 | 191 | 54 | 40 | 65 | 213（230） | 48 | ー | ー |
| NS9-3S | 2 | 121 | 245 | 42 | 50 | 80 | 270（295） | 57 | ー | ー |
| NS9-3W | 2 | 121 | 245 | 42 | 50 | 80 | 270（295） | 126 | ー | ー |
| NS9-3WW | 3 | 121 | 245 | 42 | 50 | 80 | 295 | 126 | 108 | 276 |
| NS12-3S | 2 | 158 | 312 | 94 | 72 | 125 | 339（375） | 64 | ー | ー |
| NS12-3W | 2 | 158 | 312 | 94 | 72 | 125 | 339（375） | 130 | ー | ー |
| NS12-3WW | 3 | 158 | 312 | 94 | 72 | 125 | 375 | 130 | 80 | 334 |
| NS12-3X | 2 | 158 | 312 | 94 | 72 | 125 | 375 | 192 | ー | ー |
| NS12-3XX | 3 | 158 | 312 | 94 | 72 | 125 | 375 | 192 | 108 | 361 |
- F寸法は遠心ブレーキ使用時に発生する熱エネルギーによって決定しています。お客様にてドラムを製作される場合は、当社ホームページに公開している遠心ブレーキ選定ページをご参照ください。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
