PRODUCTS 製品情報 TY型トルクレリーサ

TY□A型 手動復帰タイプ

TY□A型製品画像
ダウンロード

詳細情報

各部名称
図面と照合番号
  1. ハブボス
  2. フランジ
  3. ベアリング
  4. 穴用C形止め輪
  5. ケース
  6. 軸用C形止め輪
  7. WR形止め輪
  8. 六角穴付止めねじ
  9. スチールボール
  10. 平行ピン
  11. セグメント
  12. テーパーリング
  13. スライドリング
  14. アジャストリング
  15. メタル
  16. クリップ
  17. ピン
  18. スプリング
  19. 型式銘板
  20. 銘板
  21. スプリング
寸法
寸法図
型式 A B C D φE φF φG φH 取り付けボルト
J P.C.D. K ボルトサイズ
TY30A-L・H・G 110 4 12 40.4
105 +0
-0.035
75 +0.030
-0
 102 150 90 6-M6×12L
TY40A-L・H・G 123 4 12 42.3
130 +0
-0.040
95 +0.035
-0
 122 175 115 6-M8×16L
TY50A-L・H・G 145 5 16 49.9
155 +0
-0.040
115 +0.035
-0
 147 210 135 6-M10×20L
TY65A-L・H・G 170 5 20 56.7
198 +0
-0.046
150 +0.040
-0
 183 250 175 6-M12×24L
TY85A-L・H・G 225 5 20 84.3
258 +0
-0.046
200 +0.046
-0
 232 330 230 6-M16×32L
仕様
型式 設定トルク範囲
（N・m）		 スプリング色
×本数		 最高回転数
（min-1）		 慣性モーメント
（kg・m2）		 製品質量
（kg）
TY30A-L 26～94 白 × 16 2,200 9.3×10-3 5.0
TY30A-H 43～170 赤 × 8
TY30A-G 89～200 赤 × 16
TY40A-L 56～180 白 × 16 1,800 22×10-3 8.0
TY40A-H 67～400 赤 × 8
TY40A-G 160～400 赤 × 16
TY50A-L 50～290 白 × 16 1,800 56.7×10-3 16.0
TY50A-H 100～520 赤 × 8
TY50A-G 180～800 赤 × 16
TY65A-L 110～440 白 × 16 1,800 155.2×10-3 37.0
TY65A-H 270～1,200 赤 × 8
TY65A-G 580～1,600 赤 × 16
TY85A-L 290～1,000 黄 × 16 1,800 566×10-3 64.0
TY85A-H 580～2,000 赤 × 8
TY85A-G 1,100～3,200 赤 × 16
型式 最大軸穴径
（φmm）		 標準軸穴径
（φmm）		 下穴径
（φmm）		 セット
スクリュー		 オーバーロード移動寸法 （mm）
TY30A-L・H・G 30 30H7×8Js9 19 2-M4 2.4
TY40A-L・H・G 40 40H7×12Js9 24 2-M5 2.8
TY50A-L・H・G 50 50H7×14Js9 34 2-M6 3.6
TY65A-L・H・G 65 65H7×18Js9 38 2-M10 4.8
TY85A-L・H・G 85 85H7×22Js9 48 2-M12 5.8
特性カーブ

スプリング本数に比例してトルクを変化することができます。最少3本までご使用できます。

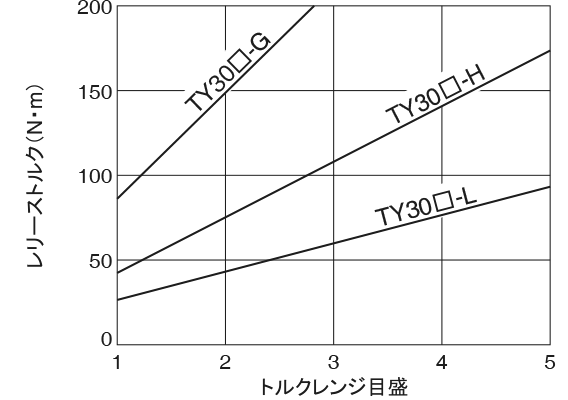

  • TY30□-□
    TY30□-□の特性カーブ

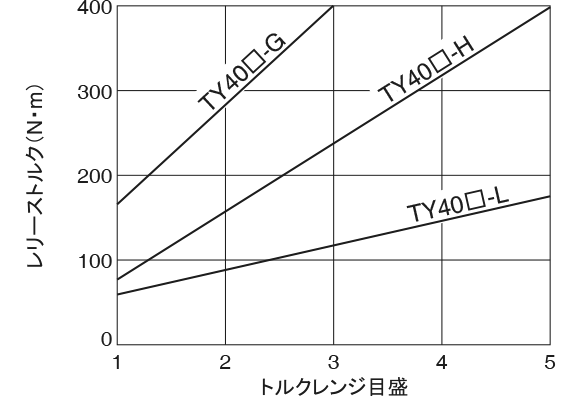

  • TY40□-□
    TY40□-□の特性カーブ

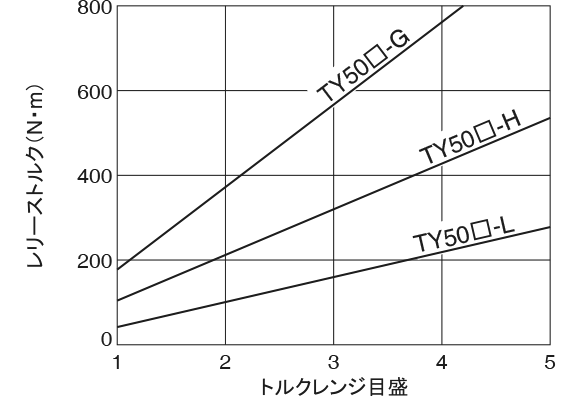

  • TY50□-□
    TY50□-□の特性カーブ

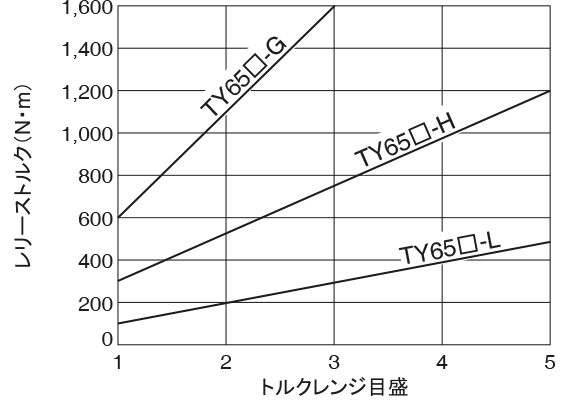

  • TY65□-□
    TY65□-□の特性カーブ

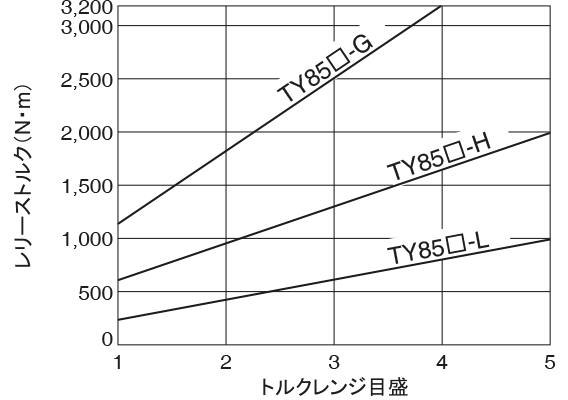

  • TY85□-□
    TY85□-□の特性カーブ
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
