PRODUCTS 製品情報 TX型トルクレリーサ

TX□D型 自動復帰タイプ

TX□D型製品画像
ダウンロード

詳細情報

各部名称
図面と照合番号
  1. ハブボス
  2. フランジ
  3. アクションリング
  4. スプリング
  5. キー
  6. スチールボール
  7. ベアリング
  8. 座金
  9. アジャストリング
  10. 六角穴止めねじ
  11. リング
  12. WR形止め輪
  13. ピン
  14. スプリング
  15. 型式銘板
  16. 銘板
寸法
寸法図
型式 A B C D E φF φG φH φJ 取り付けボルト
K P.C.D. L ボルトサイズ
TX15D-L・H・G 47 10 6.0 4 13.7 69
50 +0
-0.025
 56 96 60 6-M5
TX20D-L・H・G 53 11 8.3 4 15.1 88
65 +0
-0.030
 68 108 75 6-M6
TX30D-L・H・G 65 13 10.5 6 20.0 113
85 +0
-0.035
 84 124 100 6-M6
TX40D-L・H・G 75 15 13.2 6 20.3 134
105 +0
-0.035
 108 148 120 6-M8
TX50D-L・H・G 90 20 15.8 8 24.8 168
130 +0
-0.040
 134 174 150 6-M10
仕様
型式 設定トルク範囲
（N・m）		 スプリング色
×本数		 最高回転数
（min-1）		 慣性モーメント
（kg・m2）		 製品質量
（kg）
TX15D-L 7～24 白 × 10 900 0.58×10-3 1.0
TX15D-H 8～38 赤 × 5
TX15D-G 13～50 赤 × 10
TX20D-L 12～43 白 × 12 750 1.3×10-3 1.5
TX20D-H 16～70 赤 × 6
TX20D-G 40～100 赤 × 12
TX30D-L 14～72 白 × 12 600 3.7×10-3 3.0
TX30D-H 33～170 赤 × 6
TX30D-G 72～200 赤 × 12
TX40D-L 20～160 白 × 12 450 9.6×10-3 5.0
TX40D-H 43～330 赤 × 6
TX40D-G 97～400 赤 × 12
TX50D-L 79～390 白 × 12 400 26.4×10-3 10.0
TX50D-H 130～580 赤 × 6
TX50D-G 280～800 赤 × 12
型式 最大軸穴径
（φmm）		 標準軸穴径
（φmm）		 下穴径
（φmm）		 セット
スクリュー		 オーバーロード移動寸法 （mm）
TX15D-L・H・G 15 15H7×5Js 9 2-M4 1.5
TX20D-L・H・G 20 20H7×6Js9 12 2-M4 1.9
TX30D-L・H・G 30 30H7×8Js9 19 2-M4 2.6
TX40D-L・H・G 40 40H7×12Js9 24 2-M5 2.9
TX50D-L・H・G 50 50H7×14Js9 34 2-M8 3.8
特性カーブ

スプリング本数に比例してトルクを変化することができます。最少3本までご使用できます。

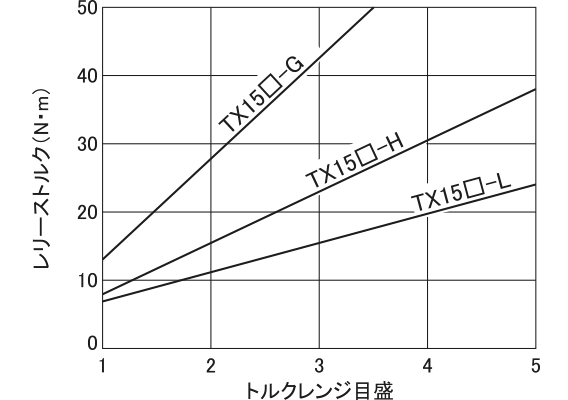

  • TX15□-□
    TX15□-□の特性カーブ

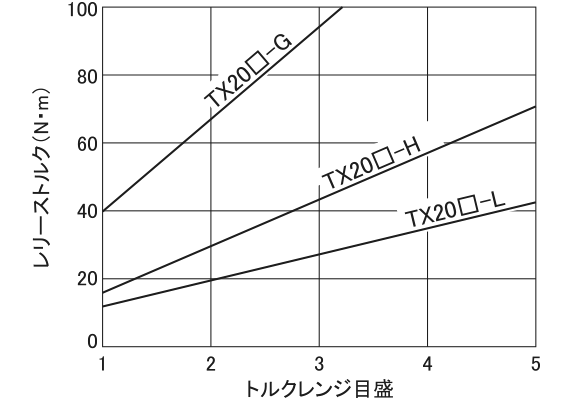

  • TX20□-□
    TX20□-□の特性カーブ

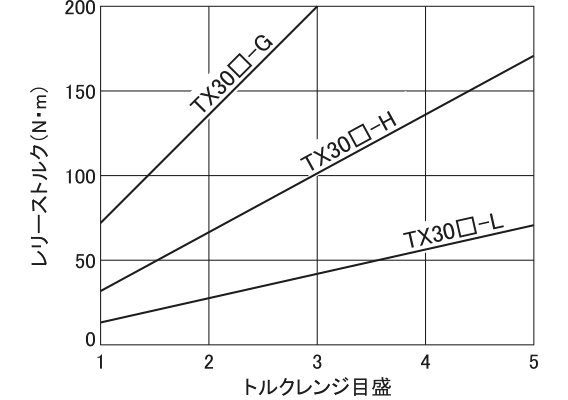

  • TX30□-□
    TX30□-□の特性カーブ

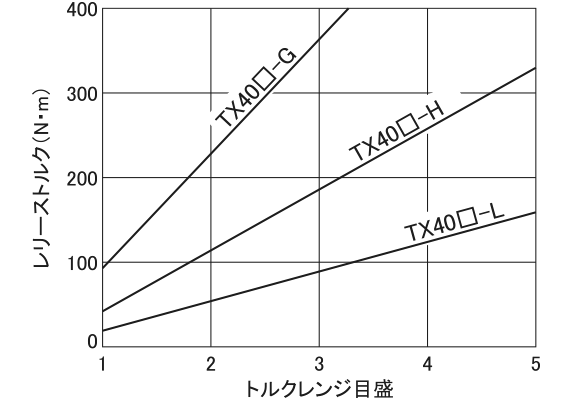

  • TX40□-□
    TX40□-□の特性カーブ

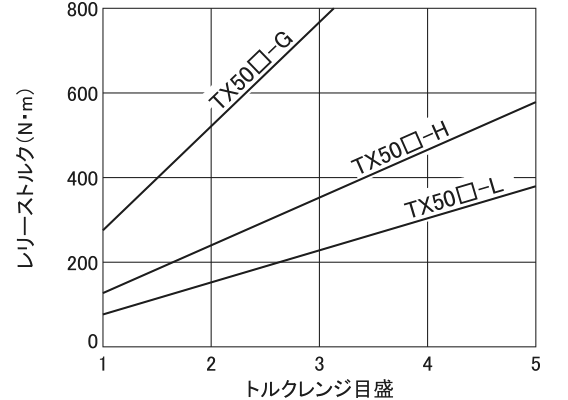

  • TX50□-□
    TX50□-□の特性カーブ
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
