詳細情報

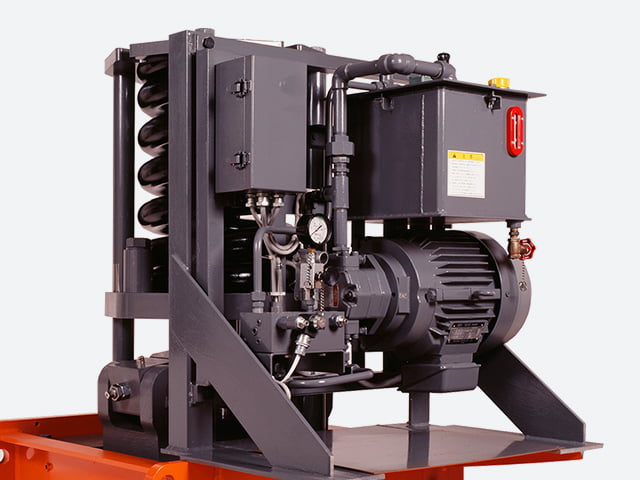

特長
- 油圧ユニットと一体。取付けが簡単です。
- レールの各アライメントに対して吸収できる構造です。
- 機能部分品は、充分な耐久性を考慮した設計です。
- 各種レールに対応可能。
寸法
| 型式 | A | B | C | D | （E） | F | G | （H） | （I） | J | K | L, M, N | P | φQ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RC-1013 | 700 | 820 | 40 | 730 | 400 | 25 | 460 | 1060 | 1090 | 630 | 55 | 65 | 8 | 26 |
| RC-1018 | 700 | 820 | 40 | 730 | 400 | 25 | 460 | 1200 | 1230 | 630 | 55 | 65 | 8 | 26 |
| RC-1026 | 730 | 850 | 40 | 750 | 400 | 25 | 480 | 1230 | 1260 | 660 | 60 | 70 | 8 | 26 |
| RC-1038 | 780 | 935 | 40 | 800 | 400 | 28 | 520 | 1290 | 1320 | 700 | 80 | 95 | 8 | 33 |
| RC-1050 | 780 | 935 | 40 | 810 | 400 | 28 | 520 | 1360 | 1390 | 700 | 80 | 95 | 8 | 33 |
| RC-1075 | 820 | 975 | 40 | 870 | 400 | 32 | 590 | 1540 | 1570 | 730 | 85 | 95 | 8 | 36 |
仕様
| 型式 | レールクランプ力 | |
|---|---|---|
| kN | kgf | |
| RC-1013 | 127 | 13000 |
| RC-1018 | 176 | 18000 |
| RC-1026 | 254 | 26000 |
| RC-1038 | 372 | 38000 |
| RC-1050 | 490 | 50000 |
| RC-1075 | 735 | 75000 |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
