PRODUCTS 製品情報 配管部品

高圧ホース DB-0113

高圧ホース製品画像
ダウンロード

詳細情報

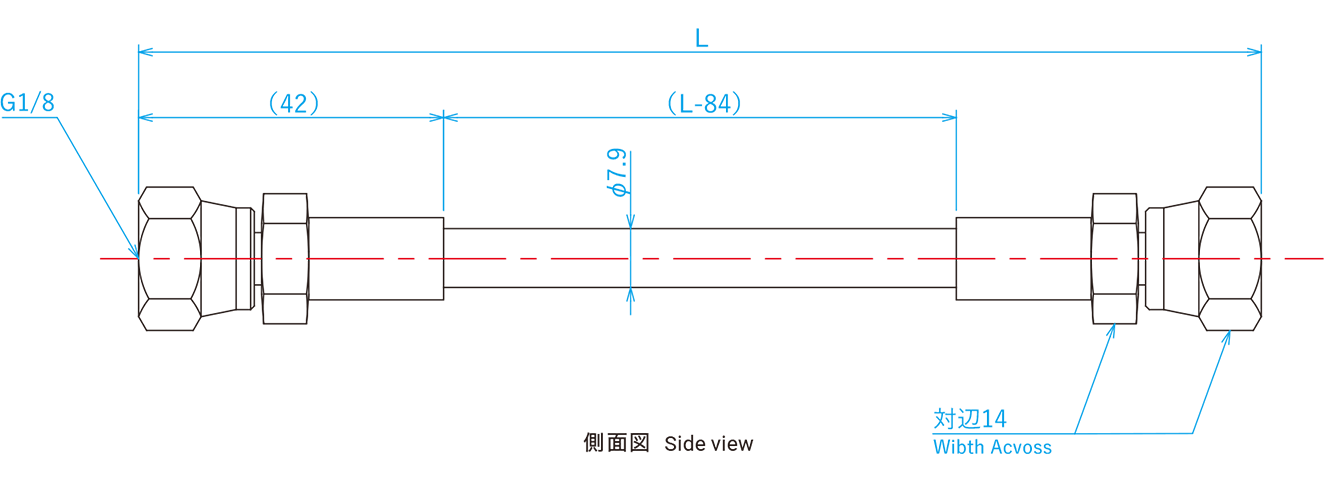

寸法図
寸法図
L (m) 0.5 1 1.5 2 2.5 3 5 7 10 12
仕様
ホース内径 φ3.2
破壊圧力 (MPa) 78
最高使用圧力 (MPa) 19.5
使用最高温度 (℃) 70
最小曲げ半径 (mm) 12
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
