詳細情報

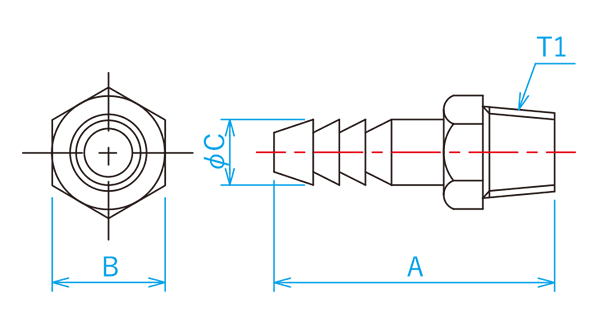

ホースニップル
- 寸法図
-
- 寸法表
-
品番 T1 A B C DB-0302-01 R1/4 40 14 9.5 DB-0302-02※ M16 P1.5 36 26 10 - ホース取付部…ストレート形状。

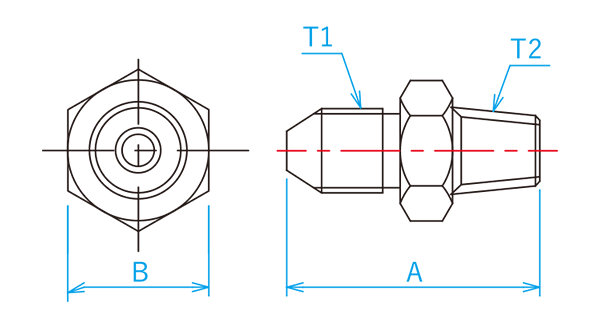

ニップル
- 寸法図
-
- 寸法表
-
品番 T1 T2 A B DB-0306-01 G1/8 R1/8 29 14 DB-0306-02 G1/8 DM(M10 P1.25) 32 14 DB-0306-A03 G1/8 CU(3/8-24UNF) 37.5 14 DB-0306-04 G1/8 CM(M10 P1.0) 28 14

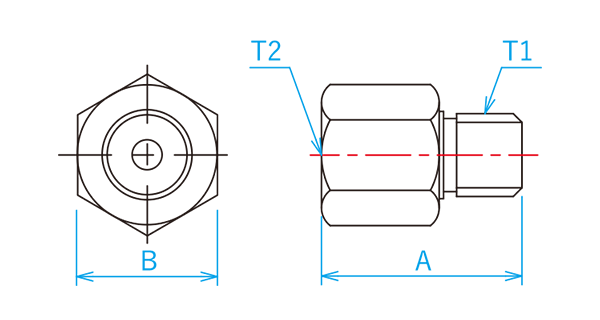

ブッシング
- 寸法図
-
- 寸法表
-
品番 T1 T2 A B DB-0309-01 CU(3/8-24UNF) Rc1/8 23 14 DB-0309-A01 CU(3/8-24UNF) Rc1/8 31 14 DB-0309-02 DM(M10 P1.25) Rc1/8 26 14 DB-0309-04 CM(M10 P1.0) Rc1/8 23 14 DB-0309-05 M14 P1.5 DM(M10 P1.25) 29 19 DB-0309-06 R1/4 CU(3/8-24UNF) 28 19 DB-0309-07 DM(M10 P1.25) CU(3/8-24UNF) 32 14 DB-0309-08 R1/8 CU(3/8-24UNF) 30 14 DB-0309-01はティーチャーマスターシリンダー(DB-2204T)用です。

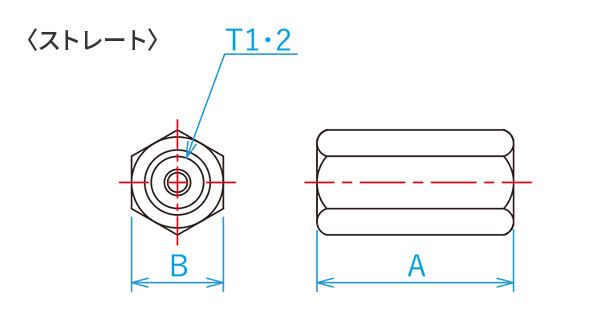

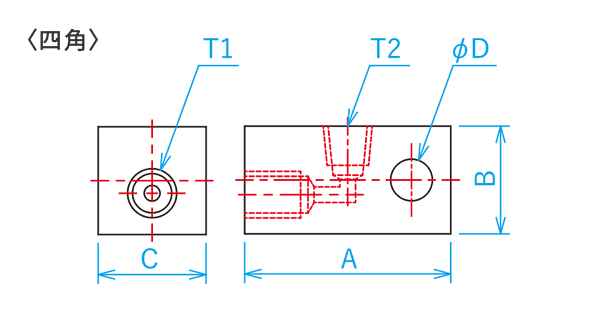

二方口コネクタ
- 寸法図
-
- 寸法表
-
品番 T1 T2 A B C D 形状 DB-0301-01 DM(M10 P1.25) 30 14 - - ストレート DB-0301-02 CU(3/8-24UNF) 30 14 - - ストレート DB-0303-01 CU(3/8-24UNF) Rc1/8 42 22 22 8.5 四角

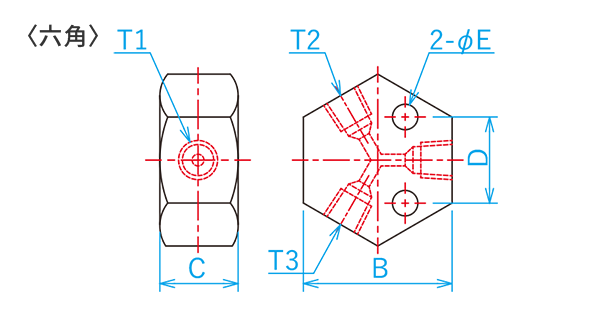

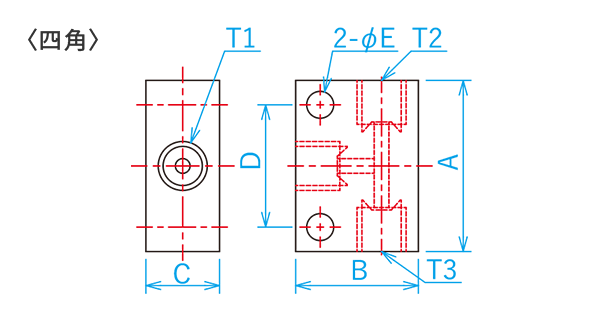

三方口コネクタ
- 寸法図
-
- 寸法表
-
品番 T1 T2 T3 A B C D E 形状 DB-0300-01 DM(M10 P1.25) 35 25 15 25 5.5 四角 DB-0300-03 Rc1/8 - 38 20 22 6.5 六角 DB-0300-05 CU(3/8-24UNF) PF1/4 50 30 20 40 5.5 四角

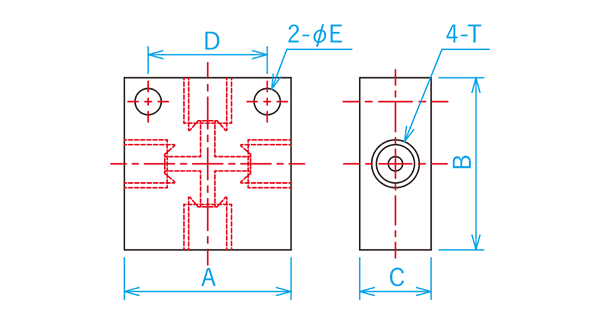

四方口コネクタ
- 寸法図
-
- 寸法表
-
品番 T1 T2 T3 T4 A B C D E DB-0305-01 DM(M10 P1.25) 35 36 15 25 5.5
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
