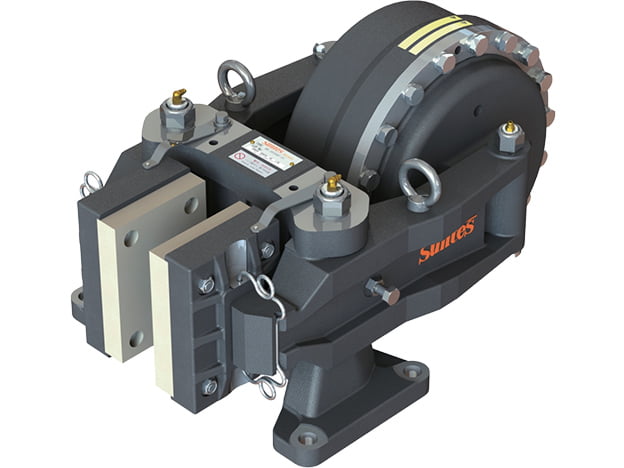

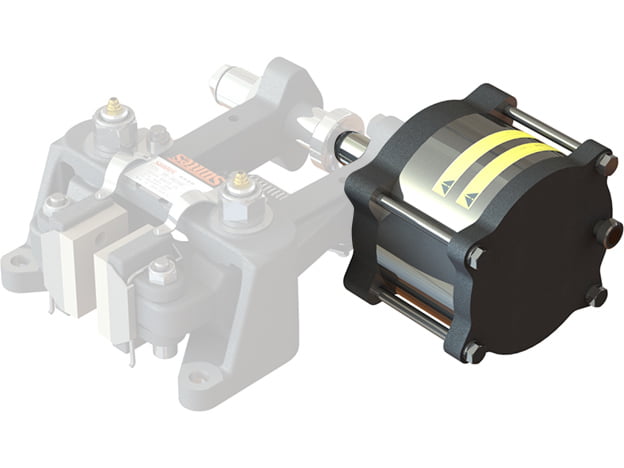

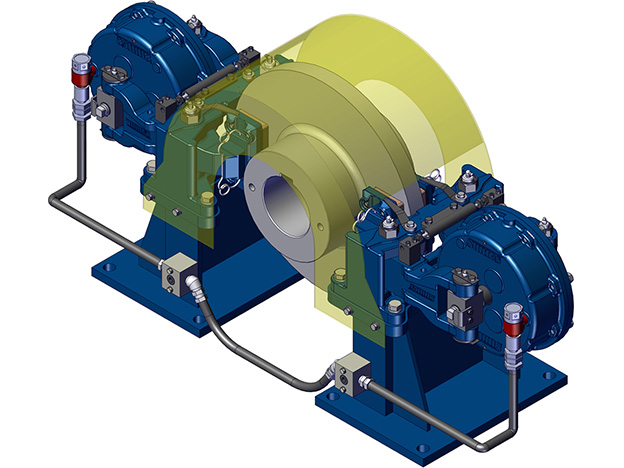

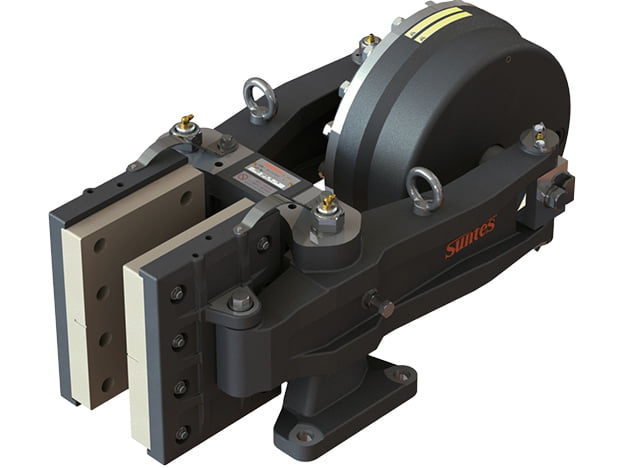

詳細情報
寸法図
仕様

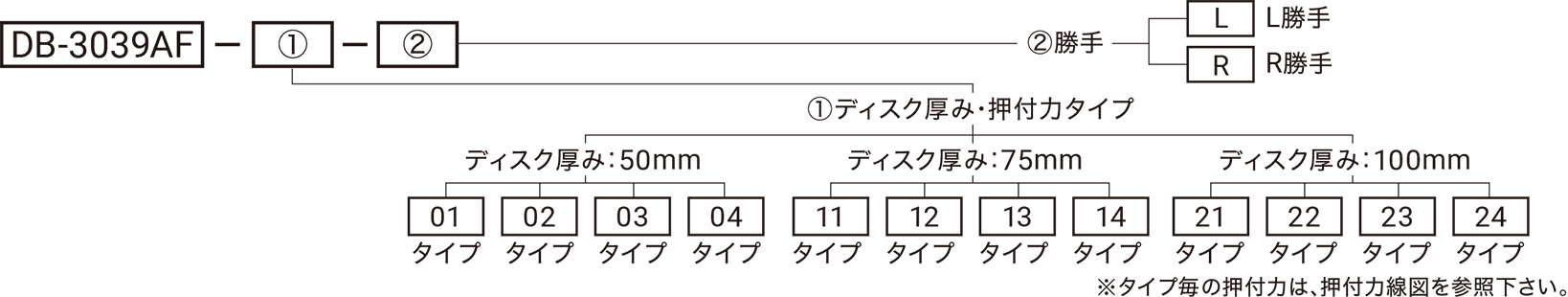

| 型式 | DB-3039AF-01 DB-3039AF-11 DB-3039AF-21 |
DB-3039AF-02 DB-3039AF-12 DB-3039AF-22 |
DB-3039AF-03 DB-3039AF-13 DB-3039AF-23 |
DB-3039AF-04 DB-3039AF-14 DB-3039AF-24 |
|---|---|---|---|---|
| シリンダー面積 （cm2） | 687.0 | |||
| 解放エアー圧力 （MPa） | 0.53～0.7 | 0.45～0.7 | 0.37～0.7 | 0.27～0.7 |
| 使用ディスク外径 （mm） | φ900～∞ | |||
| ディスク厚 （mm） | 50 or 75 or 100 | |||
| 有効制動半径 （m） |
 －120  |
|||
| パッド型式 | DB-0454 | |||
| パッド有効摩耗代 （mm） | 20 | |||
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※ | |||
| レバー比 | 2.4 | |||
| 質量 （kg） | 約200 | |||
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
