PRODUCTS 製品情報 空圧

空圧ディスクブレーキ DB-3034A

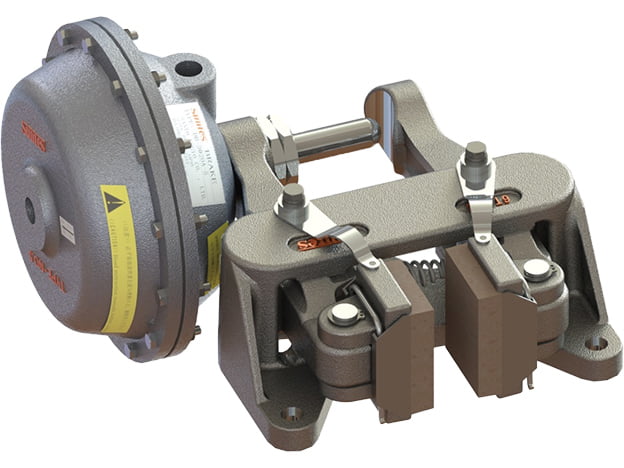

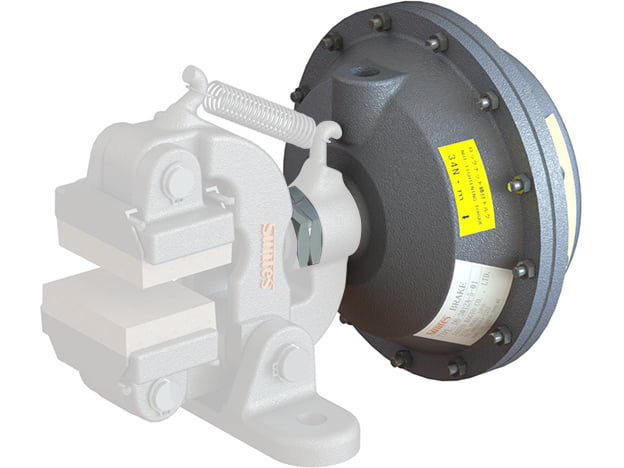

DB-3034A製品画像
ダウンロード

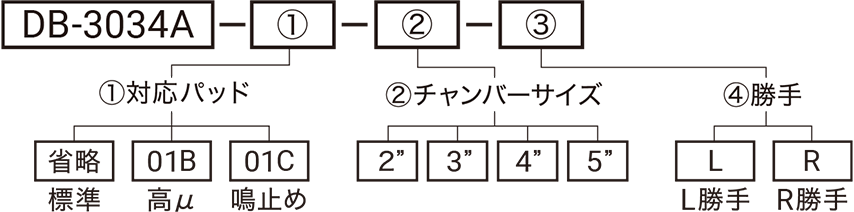

型式略号
型式略号

詳細情報

寸法図
寸法図
仕様
使用エアー圧力 (MPa) 0.03~0.7※1
使用ディスク外径 (mm) φ500~∞
ディスク厚 (mm) 38
有効制動半径 (m)
r = ((Disc diameter)/2 -63 ) / 1000
パッド型式 DB-0435
パッド有効摩耗代 (mm) 15
パッド摩擦係数 (μ) 動:0.3(0.38) 静:0.15(0.30)※2
レバー比 1.2
質量 (kg) 約14

( )内は高μパッド

  • 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
  • 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
    仕様欄の摩擦係数は「擦り合わせ後」の値です。
チャンバーサイズ表
型式 DB-3034A-2 DB-3034A-3 DB-3034A-4 DB-3034A-5
チャンバーサイズ (inch) 2 3 4 5
X部 (mm) 292 297 298 316
Y部 (mm) 283 301 312 330
Z部 (φ) 84 118 141.5 176.5
シリンダー面積 (cm2 16 45 60 110
押付力
押付力のグラフ

トルク計算 T=2×μ×F×r

  • T:トルク(N・m)
  • μ:パッド摩擦係数
  • F:押付力(N)
  • r:有効制動半径(m)
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
