詳細情報
寸法図

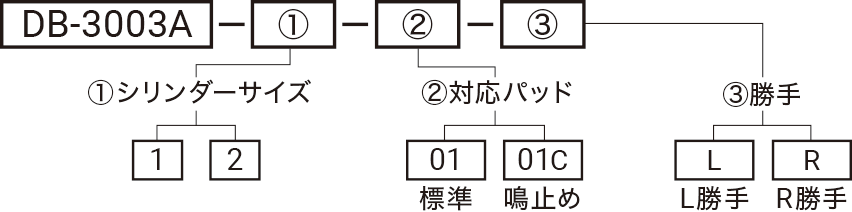

仕様
| 型式 | DB-3003A-1 | DB-3003A-2 |
|---|---|---|
| シリンダー面積 （cm2） | 7.07 | 19.6 |
| 使用エアー圧力 （MPa） | 0.05～0.7※1 | |
| 使用ディスク外径 （mm） | φ150～∞ | |
| ディスク厚 （mm） | 20 | |
| 有効制動半径 （m） |
 －20  |
|
| パッド型式 | DB-0431 | |
| パッド有効摩耗代 （mm） | 5 | |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※2 | |
| レバー比 | 1.75 | |
| 質量 （kg） | 1.2 | 1.4 |
- 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
