詳細情報
寸法図

仕様

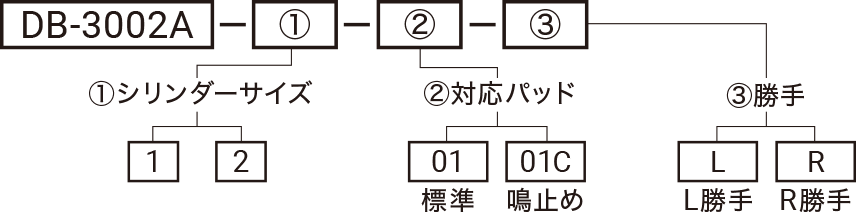

型式 | DB-3002A-1 | DB-3002A-2 |
---|---|---|
シリンダー面積 (cm2) | 7.07 | 19.6 |
使用エアー圧力 (MPa) | 0.05~0.7※1 | |
使用ディスク外径 (mm) | φ150~∞ | |
ディスク厚 (mm) | 10~10.4 | |
有効制動半径 (m) |
![]() ![]() |
|
パッド型式 | DB-0430 | |
パッド有効摩耗代 (mm) | 5 | |
パッド摩擦係数 (μ) | 動:0.3 静:0.15※2 | |
レバー比 | 1.75 | |
質量 (kg) | 1.2 | 1.3 |
- 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力

トルク計算 T=2×μ×F×r
- T:トルク(N・m)
- μ:パッド摩擦係数
- F:押付力(N)
- r:有効制動半径(m)
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
