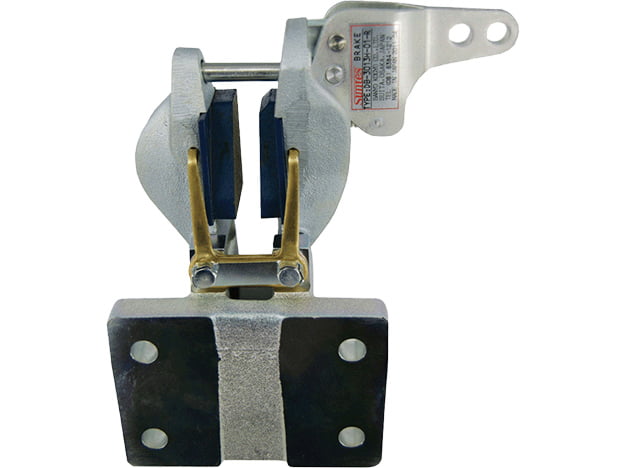

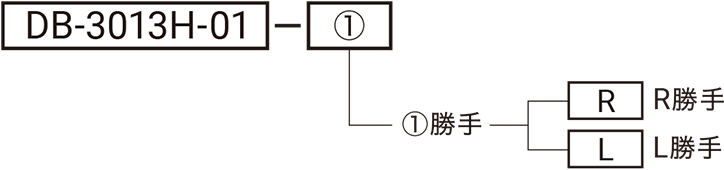

詳細情報
寸法図
仕様
| 使用ディスク外径 （mm） | φ200～400 |
|---|---|
| ディスク厚 （mm） | 10.4 |
| 有効制動半径 （m） |
 －13.5  |

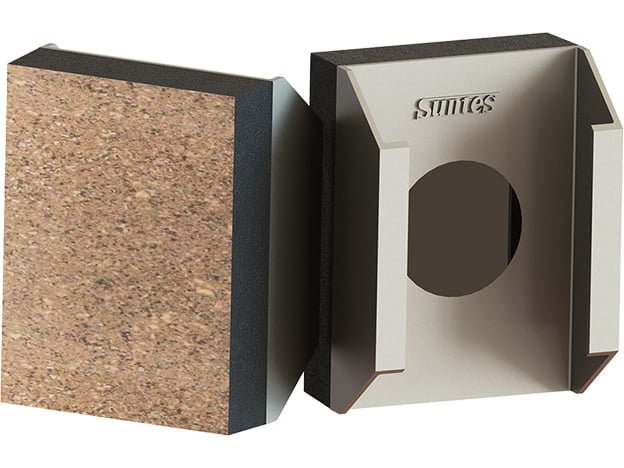

| パッド型式 | DB-0406-K01 |
| パッド有効摩耗代 （mm） | A：6.7 B：6.2 |
| パッド摩擦係数 （μ） | 静：0.3※ |
| エアーギャップ（片側） （mm） | 0.15 |
| レバー最大引力・HOLE1 (kN) | 2.45 |
| レバー最大引力・HOLE2 (kN) | 3.43 |
| レバー比・HOLE1 | 16.2 |
| レバー比・HOLE2 | 21.1 |
| 質量 （kg） | 4.0 |
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
