ハンドル型 DB-3012M-02 手動式
手動によって操作するブレーキです。ブレーキ操作が容易で、確実な制動力を得られます。

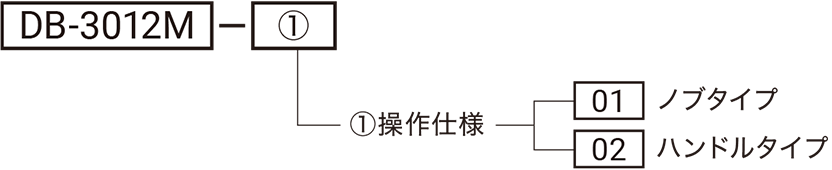

- 型式略号
-
詳細情報
寸法図
仕様
| 使用ディスク外径 (mm) | φ200～∞ |
|---|---|
| ディスク厚 （mm） | 10～10.4 |
| 有効制動半径 （m） |
 －32.5  |
| パッド型式 | DB-0433 |
| パッド有効摩耗代 （mm） | 7 |
| パッド摩擦係数 （μ） | 動：0.3 静：0.15※ |
| レバー比 | 0.75 |
| 質量 （kg） | 6 |
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
