チャンバー 空圧ディスクブレーキ用チャンバーAssy

空圧ディスクブレーキ用チャンバーAssy製品画像
ダウンロード

詳細情報

DB-3012A用
DB-3012A用の製品画像
装着図
DB-3012A用の装着図
適応機種/寸法表
型式 DB-3620A-02 DB-3630A-01 DB-3640A-01 DB-3650A-01
適応機種 DB-3012A-2 DB-3012A-3 DB-3012A-4 DB-3012A-5
サイズ (inch) 2 3 4 5
外径 φ84 φ118 φ141.5 φ176.5
質量 (kg) 0.7 1.0 1.3 2.5
DB-3010A用
DB-3010A用の製品画像
装着図
DB-3010A用の装着図
適応機種/寸法表
型式 DB-3621A-02 DB-3631A-01 DB-3641A-01 DB-3651A-01
適応機種 DB-3010A-2 DB-3010A-3 DB-3010A-4 DB-3010-5
サイズ (inch) 2 3 4 5
外径 φ84 φ118 φ141.5 φ176.5
質量 (kg) 0.7 1.0 1.3 2.5
DB-3020A用
DB-3020A用の製品画像
装着図
DB-3020A用の装着図
適応機種/寸法表
型式 DB-3622A-02 DB-3632A-01 DB-3642A-01 DB-3652A-01
適応機種 DB-3020A-2 DB-3020A-3 DB-3020A-4 DB-3020A-5
サイズ (inch) 2 3 4 5
外径 φ84 φ118 φ141.5 φ176.5
質量 (kg) 0.7 1.0 1.3 2.5
DB-3034A用
DB-3034A用の製品画像

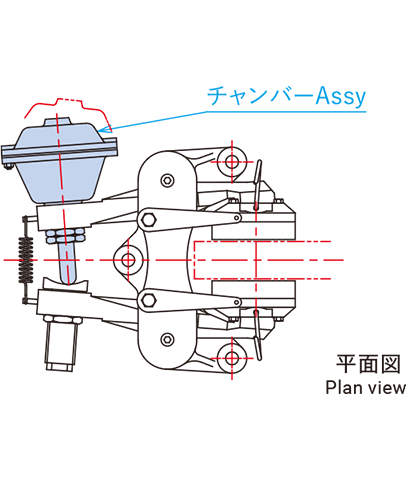

装着図
DB-3034A用の装着図
適応機種/寸法表
型式 DB-3621A-02 DB-3631A-01 DB-3641A-01 DB-3651A-01
適応機種 DB-3034A-2 DB-3034A-3 DB-3034A-4 DB-3034A-5
サイズ (inch) 2 3 4 5
外径 φ84 φ118 φ141.5 φ176.5
質量 (kg) 0.7 1.0 1.3 2.5
DB-3035A用
DB-3035A用の製品画像

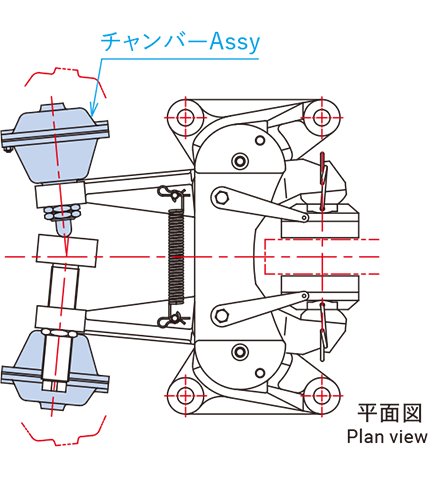

装着図
DB-3035A用の装着図
適応機種/寸法表
型式 DB-3635A-01 DB-3645A-01 DB-3655A-01
適応機種 DB-3035AW-33 DB-3035AW-44 DB-3035AW-55
サイズ (inch) 3 4 5
外径 φ118 φ141.5 φ176.5
質量 (kg) 0.9 1.2 2.4
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
