PRODUCTS 製品情報 メンテナンス部品

メカニカル用 メカニカルディスクブレーキ用パッド

メカニカルディスクブレーキ用パッド製品画像
ダウンロード

詳細情報

パッド最大摩耗代は、各適応機種のページを参照下さい。

  • 当社取扱いブレーキに対して純正又は当社の指定する以外のパッドをご使用された場合は性能等、一切の保証が適用されません。
DB-0433
DB-0433の製品画像

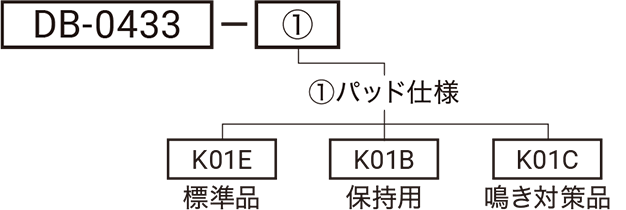

型式略号
DB-0433の型式略号

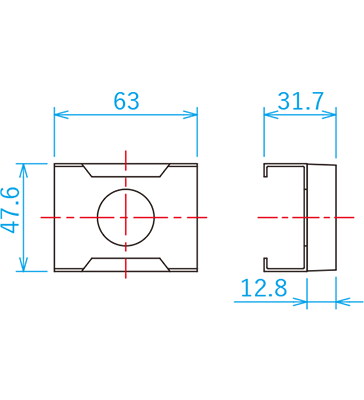

寸法図
DB-0433の寸法図
適応機種
  • DB-3012M
  • DB-3010H・M
DB-0428・0429
DB-0428・0429の製品画像

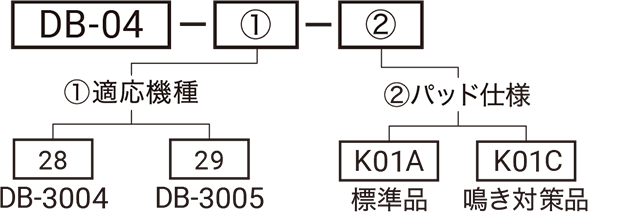

型式略号
DB-0428・0429の型式略号

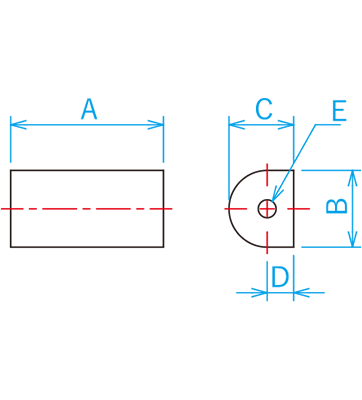

寸法図
DB-0428・0429の寸法図
適応機種/寸法表
型式 適応機種 A B C D E
DB-0428-K01 DB-3004M,H(H-101含) 30 15 12.7 5.2 φ3.5
DB-0429-K01 DB-3005M,H 40 23 17 5.5 φ4
DB-0406
DB-0406の製品画像

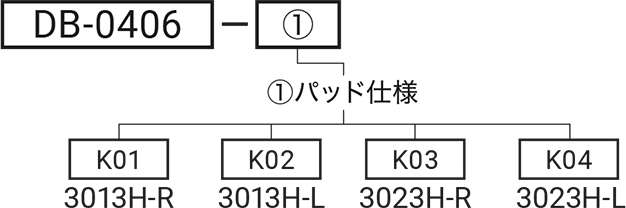

型式略号
DB-0406の型式略号

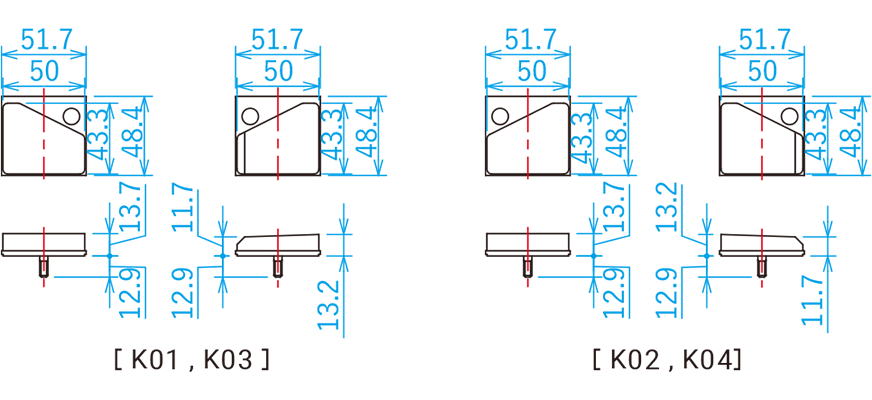

寸法図
DB-0406の寸法図
適応機種
  • DB-3013H
  • DB-3023H
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
