詳細情報

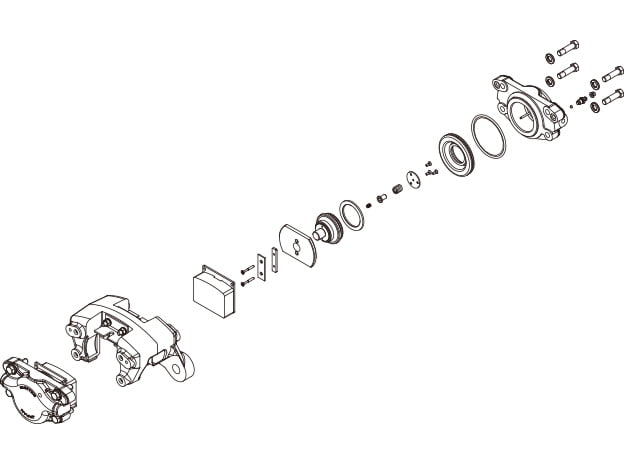

展開図
仕様
| 型式 | DB-2051B-2･5/8 | DB-2051B-3･1/4 | DB-2051K-2･5/8 | DB-2051K-3･1/4 |
|---|---|---|---|---|
| シリンダーAssy型式※ | DB-0651A-2･5/8B DB-0651B-2･5/8B |
DB-0651A-3･1/4B DB-0651B-3･1/4B |
DB-0651A-2･5/8K DB-0651B-2･5/8K |
DB-0651A-3･1/4K DB-0651B-3･1/4K |
| シリンダー質量 （kg） | 4.5 | 4.4 | 4.5 | 4.4 |
| パッドkit型式 | DB-0401-K01A | |||
| シリンダーボルトkit型式 | SB05103 | |||
| キーププレートkit型式 | 226-9821 | |||
| ブリードkit型式 | 226-9120 | |||
| サポートプレート型式 | 116-1620 | |||
メンテナンス部品は上記型式のみのご提供となります。
- シリンダーAssyにはブリードkitとシリンダーボルトKitが含まれます。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
