詳細情報

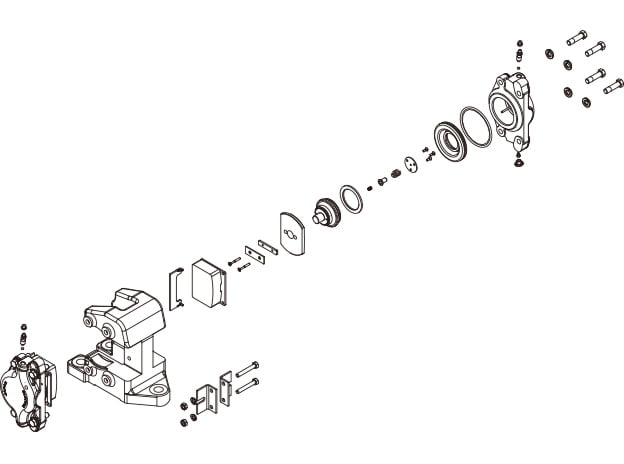

展開図

仕様
型式 | DB-2021BB-1・3/8 | DB-2021BB-2・1/8 | DB-2021SB-1・3/8 | DB-2021SB-2・1/8 |
---|---|---|---|---|
シリンダーkit型式※ | DB-0621-1・3/8B | DB-0621-2・1/8B | DB-0621-1・3/8B | DB-0621-2・1/8B |
シリンダー質量 (kg) | 1.6 | 1.7 | 1.6 | 1.7 |
シリンダーボルトkit型式 | SB05102 | |||
パッドkit型式 | DB-0400-K01A | |||
キーププレートkit型式 | SB04866 | SB04867 | ||
ブリードkit型式 | 226-9850 | |||
サポートプレート型式 | 116-1120 | |||
ブリッジパイプ型式 | R:2A6-5111 L:2A6-5112 |
R:2A6-5121 L:2A6-5122 |
R:2A6-5211 L:2A6-5212 |
R:2A6-5221 L:2A6-5222 |
型式 | DB-2021BK-1・3/8 | DB-2021BK-2・1/8 | DB-2021SK-1・3/8 | DB-2021SK-2・1/8 |
---|---|---|---|---|
シリンダーkit型式※ | DB-0621-1・3/8K | DB-0621-2・1/8K | DB-0621-1・3/8K | DB-0621-2・1/8K |
シリンダー質量 (kg) | 1.6 | 1.7 | 1.6 | 1.7 |
シリンダーボルトkit型式 | SB05102 | |||
パッドkit型式 | DB-0400-K01A | |||
キーププレートkit型式 | SB04866 | SB04867 | ||
ブリードkit型式 | 226-9850 | |||
サポートプレート型式 | 116-1120 | |||
ブリッジパイプ型式 | R:2A6-5111 L:2A6-5112 |
R:2A6-5121 L:2A6-5122 |
R:2A6-5211 L:2A6-5212 |
R:2A6-5221 L:2A6-5222 |
メンテナンス部品は上記型式のみのご提供となります。
- シリンダーkitにはシリンダーボルトとブリードkitが含まれます。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
