PRODUCTS 製品情報 メンテナンス部品

パッド 油圧クランパ用パッド

油圧クランパ用パッド製品画像
ダウンロード

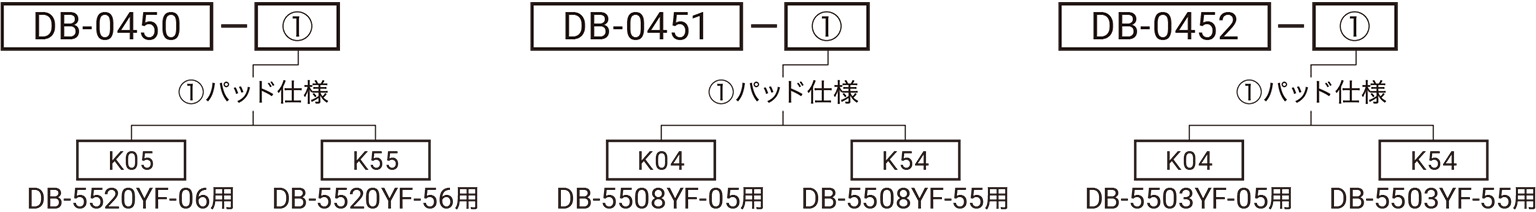

型式略号
型式略号

詳細情報

パッド最大摩耗代は、各適応機種のページを参照下さい。

  • 当社取扱いブレーキに対して純正又は当社の指定する以外のパッドをご使用された場合は性能等、一切の保証が適用されません。
寸法
寸法図
型式 適応機種 A B C D
DB-0450-K05 DB-5520YF-06 186 150 135 22
DB-0450-K55 DB-5520YF-56 186 150 135 30
DB-0451-K04 DB-5508YF-05 125 100 90 17
DB-0451-K54 DB-5508YF-55 125 100 90 25
DB-0452-K04 DB-5503YF-05 75 65 55 15
DB-0452-K54 DB-5503YF-55 75 65 55 23
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
