詳細情報
寸法図
仕様

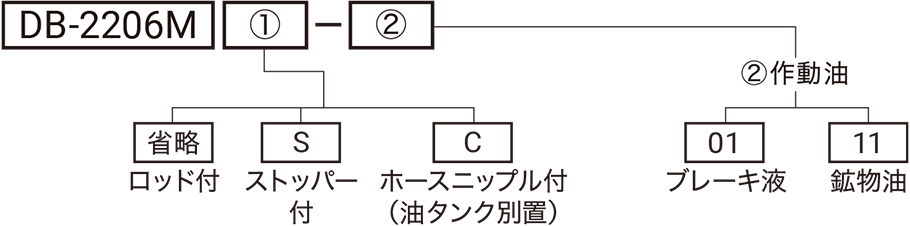

| 型式 | DB-2206M type | DB-2206MS type | DB-2206MC type |
|---|---|---|---|
| シリンダーサイズ | 1・1/4 | ||
| ストローク （mm） | 35 | ||
| 吐出油量 （cm3） | 19.4 | ||
| 作動油 | ブレーキ液（DOT3相当） or 鉱物油（ISO VG32相当） | ||
| 吐出口サイズ | M10 P1.25（DM） | ||
| 質量 （kg） | 2.8 | ||
適応機種
| 型式 | DB-2206M type | DB-2206MS type | DB-2206MC type |
|---|---|---|---|
| フートペダル | DB-2106 | - | DB-2106C（ブレーキ液のみ） |
| ハンドレバー | - | - | - |
| コンビネーションユニット | - | - | - |
| エアーブースタ | - | DB-3246・3256 | - |
| マニュアルブースタ | - | - | - |
| イーブースタ | - | - | - |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
