詳細情報
寸法図
仕様

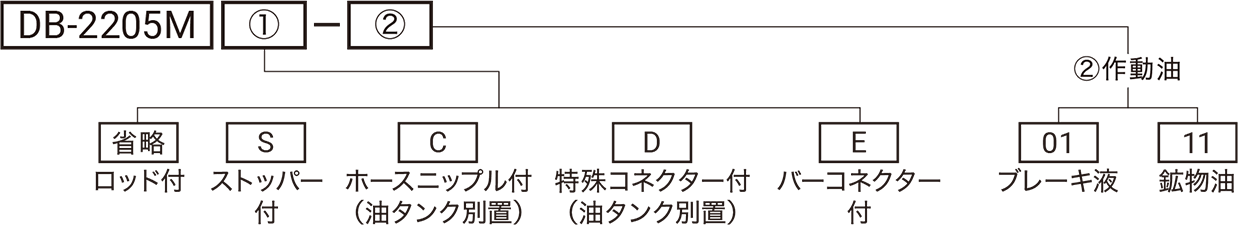

| 型式 | DB-2205M type | DB-2205MS type | DB-2205MC type | DB-2205MD type | DB-2205ME type |
|---|---|---|---|---|---|
| シリンダーサイズ | 1・1/16 | ||||
| ストローク （mm） | 30 | ||||
| 吐出油量 （cm3） | 12 | ||||
| 作動油 | ブレーキ液（DOT3相当） or 鉱物油（ISO VG32相当） | ||||
| 吐出口サイズ | M10 P1.25（DM） | ||||
| 質量 （kg） | 1.5 | ||||
適応機種
| 型式 | DB-2205M type | DB-2205MS type | DB-2205MC type | DB-2205MD type | DB-2205ME type |
|---|---|---|---|---|---|
| フートペダル | DB-2105 | - | DB-2105C | - | - |
| ハンドレバー | - | - | - | - | - |
| コンビネーションユニット | - | - | - | DB-2185D | DB-2185E |
| エアーブースタ | - | DB-3255 | - | - | - |
| マニュアルブースタ | - | DB-2415 | - | - | - |
| イーブースタ | - | DB-4155EF | - | - | - |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
