詳細情報
寸法図
仕様

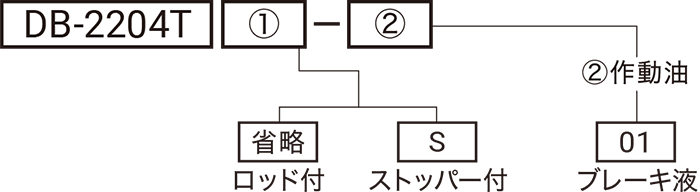

| 型式 | DB-2204T type | DB-2204TS type |
|---|---|---|
| シリンダーサイズ | 3/4 | |
| ストローク （mm） | 30 | |
| 吐出油量 （cm3） | DB-4134EF…3 DB-4144EF…4.8DB-4154EF…6 DB-2104T…4.8 | |
| 作動油 | ブレーキ液（DOT3相当） | |
| 吐出口サイズ | 3/8-24UNF | |
| 質量 （kg） | 1.0 | 0.8 |
適応機種
| 型式 | DB-2204T type | DB-2204TS type |
|---|---|---|
| フートペダル | DB-2104T | - |
| ハンドレバー | - | - |
| コンビネーションユニット | - | - |
| エアーブースタ | - | - |
| マニュアルブースタ | - | - |
| イーブースタ | - | DB-4134・4144・4154 |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
