詳細情報
寸法図
仕様

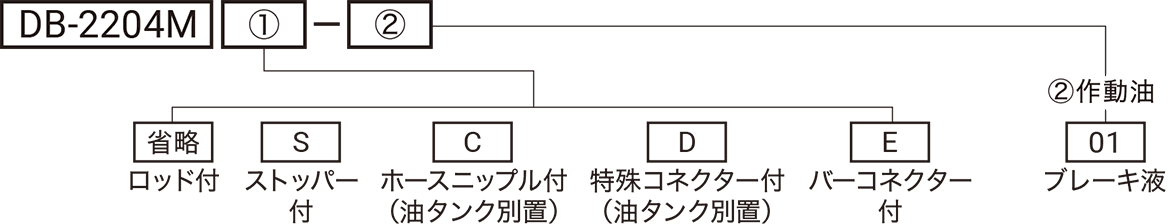

| 型式 | DB-2204M type | DB-2204MS type | DB-2204MC type | DB-2204MD type | DB-2204ME type |
|---|---|---|---|---|---|
| シリンダーサイズ | 3/4 | ||||
| ストローク （mm） | 35 | ||||
| 吐出油量 （cm3） | 6.9 ※イーブースタ：DB-4154EF…6 | ||||
| 作動油 | ブレーキ液（DOT3相当） | ||||
| 吐出口サイズ | M10 P1.25（DM） | ||||
| 質量 （kg） | 0.8 | ||||

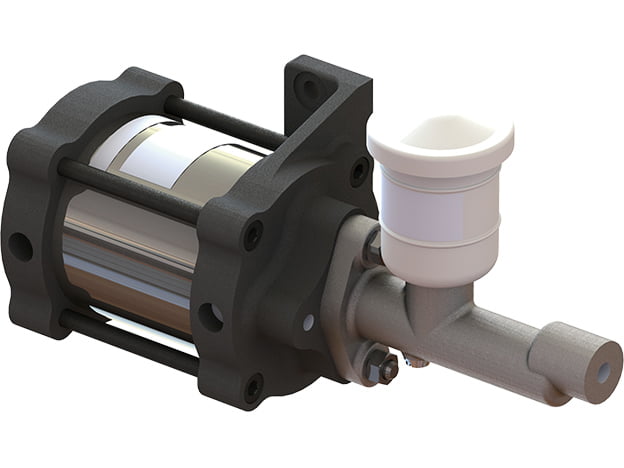

適応機種
| 型式 | DB-2204M type | DB-2204MS type | DB-2204MC type | DB-2204MD type | DB-2204ME type |
|---|---|---|---|---|---|
| フートペダル | DB-2104 | - | DB-2104C | - | - |
| ハンドレバー | - | - | - | - | - |
| コンビネーションユニット | - | - | - | DB-2184D | DB-2184E |

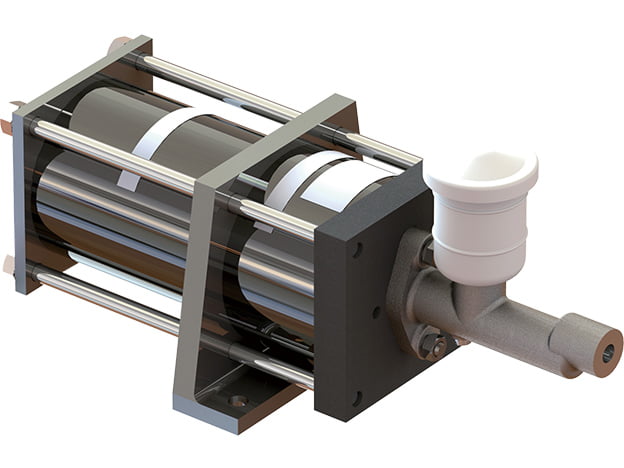

| エアーブースタ | - | DB-2334・5244 | - | - | - |
| マニュアルブースタ | - | - | - | - | - |
| イーブースタ | - | DB-4154EF | - | - | - |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
