詳細情報
寸法図
仕様

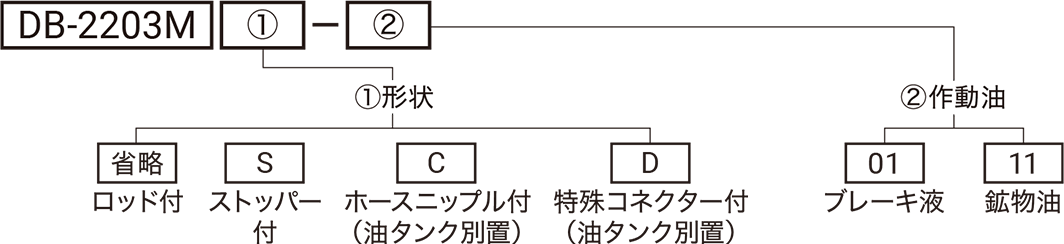

| 型式 | DB-2203M type | DB-2203MS type | DB-2203MC type | DB-2203MD type |
|---|---|---|---|---|
| シリンダーサイズ | 3/4 | |||
| ストローク （mm） | 24 | |||
| 吐出油量 （cm3） | 5 ※イーブースタ：DB-4133EF…3 DB-4143EF…4.8 | |||
| 作動油 | ブレーキ液（DOT3相当） or 鉱物油（ISO VG32相当） | |||
| 吐出口サイズ | M10 P1.25（DM） | |||
| 質量 （kg） | 0.8 | |||
適応機種
| 型式 | DB-2203M type | DB-2203MS type | DB-2203MC type | DB-2203MD type |
|---|---|---|---|---|
| フートペダル | DB-2102・2103・2123 | - | DB-2102C・2103C・2123C | - |

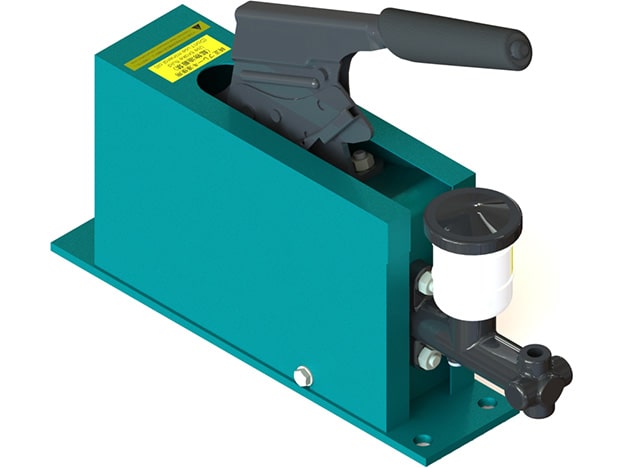

| ハンドレバー | DB-2173 | - | - | DB-2173D |
| コンビネーションユニット | DB-2183 | - | - | DB-2183D |
| エアーブースタ | - | DB-3223・3233 | - | - |
| マニュアルブースタ | - | DB-2413 | - | - |
| イーブースタ | - | DB-4133EF・4143EF | - | - |
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
