PRODUCTS 製品情報 油圧

油圧ディスクブレーキ DB PAC-20

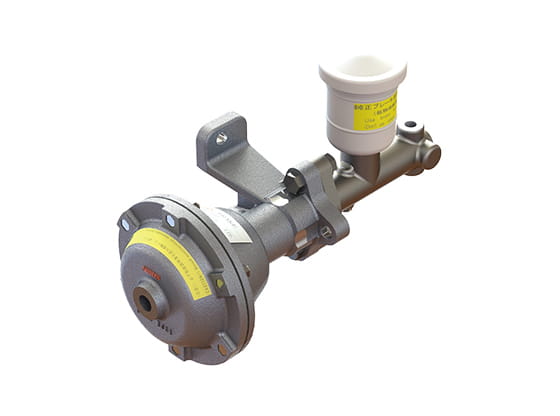

DB PAC-20製品画像
ダウンロード

詳細情報

寸法図
寸法図
仕様
シリンダーサイズ (inch) 1・3/8 2・1/8
シリンダー面積 (cm2 9.57 22.88
使用ディスク外径 (mm) φ260
使用ディスク厚 (mm) 10.4
パッド型式 DB-0400
パッド摩耗代 (mm) 10
使用油圧 (MPa) 7 5
必要油量 (cm3 1 2.5
質量 (kg) 22
  • 作動液:ブレーキ液(植物油)をご使用下さい。他に鉱物油用も準備しております。
特性カーブ
特性カーブのグラフ

摩擦係数(動摩擦) μ=0.3

  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
