SA電磁ディスクブレーキ DB-4011EF スプリング作動電磁解放
スプリング力で作動、電磁力でブレーキ解除する逆作動のディスクブレーキ。電源ボックスはAP-2403をご使用ください。
- ダウンロード

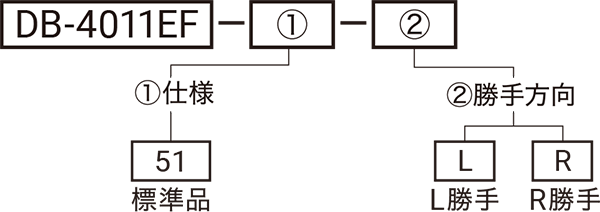

- 型式略号
-
詳細情報
寸法図
仕様
| 使用ディスク外径 （mm） | φ200～∞ |
|---|---|
| ディスク厚 （mm） | 10 |
| 有効制動半径 （m） |
 －31  |
| レバー比 | 1.0 |
| 供給吸引電圧 （V） | DC150～210 |
| 供給保持電圧 （V） | DC20～31 |
| 電流（DC210時） （A） | 3.61 |
| 消費電力（DC31V時） （W） | 17 |
| 必要電源容量 （VA） | 1543 |
| 定格 | 360Cycle/h･50%ED、または連続通電保持 |
| パッド型式 | DB-0433-K01B |
| パッド有効摩耗代 （mm） | 5 |
| パッド摩擦係数 （μ） | 動：0.38 静：0.3※ |
| 適用電源BOX | AP-2403 |
| 質量 （kg） | 20 |
- 新品パッドの使用時は必要ブレーキトルクを得るために擦り合わせを行って下さい。
仕様欄の摩擦係数は「擦り合わせ後」の値です。
押付力
トルク計算 T＝2×μ×F×r
- T：トルク（N・m）
- μ：パッド摩擦係数
- F：押付力（N）
- r：有効制動半径（m）
特殊対応
- 動作検出用のリミットスイッチを追加可能です。
- 防錆対策として無電解ニッケルメッキ対応も可能です。
- 垂直軸取付けの対応も可能です。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
