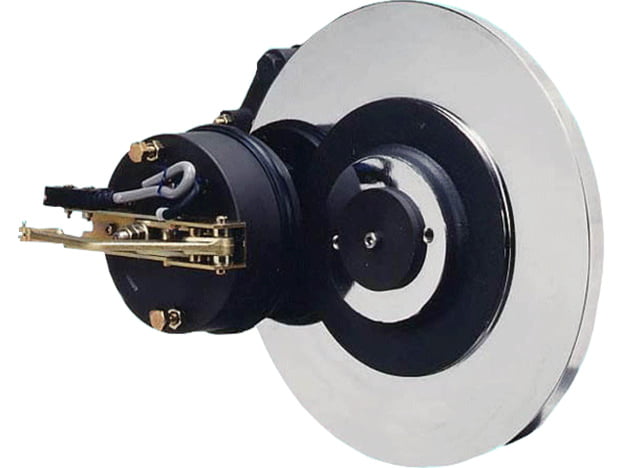

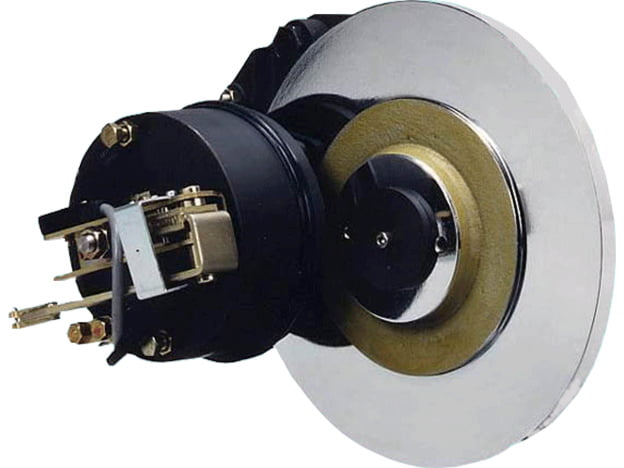

電磁クランパ DB-5410EF スプリング作動電磁解放
エレベータのトラクションマシン専用クランパとなります。その他、産業機械用としてご使用の場合は、必ずご相談いただきますようお願いいたします。
- ダウンロード
詳細情報
寸法図
仕様
| 使用ディスク外径 （mm） | φ350～450 |
|---|---|
| 使用ディスク厚 （mm） | 20 |
| 有効制動半径 （m） |
 －24  |
| ブレーキ力※ （kN） | 2.85 |
| 静摩擦係数 | 0.4 |
| 供給吸引電圧 （V） | DC90 |
| 供給保持電圧 （V） | DC50 |
| 消費電力 （W） | 28（DC50V連続通電保持） |
| 定格 | 240Cycle/h・50%ED |
| 質量 （kg） | 20 |
| トルク計算 （kN） | T（kN・m）＝kN × r |
- エアーギャップ片側0.25mm。
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
