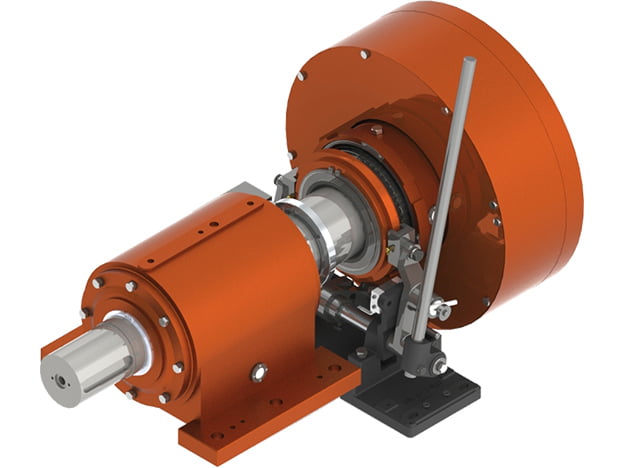

遠心クラッチNCL型 ギヤークラッチ付き複合クラッチ
ロック式遠心クラッチは、遠心クラッチにギヤークラッチをコンパクトに組み込んだ複合クラッチです。 エンジン単体運転、駆動機の逆転防止、エンジン・モーターの自動切替、クッションスタート、フレキシブルカップリングなどに対応します。
- ダウンロード
詳細情報
構造と作動原理

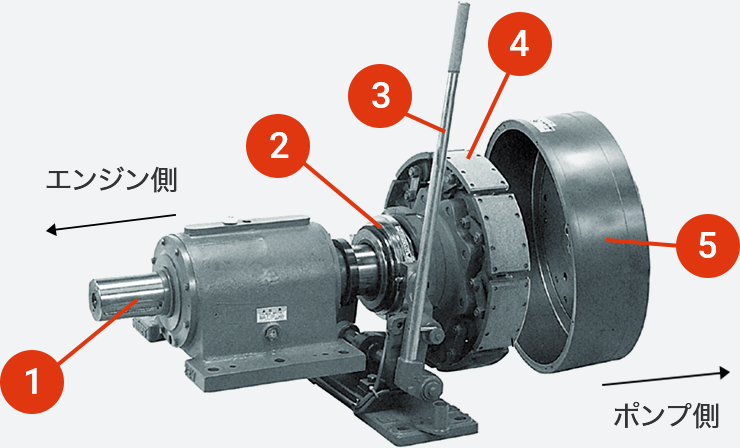

- 各部名称
-
- ドライブシャフト
- ギヤークラッチ
- シフターレバー
- 遠心クラッチ
- ドラム
- 作動
-
-

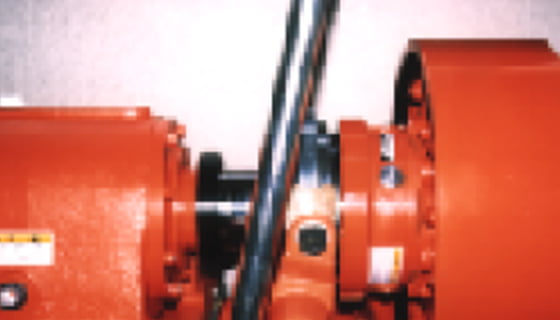

- 1. ON
- ギヤークラッチ部がONの状態では、エンジンの回転上昇と共に遠心クラッチはスリップしながら徐々に負荷伝達を行います。定格回転では、スリップはなく100％の動力伝達を行います。
-

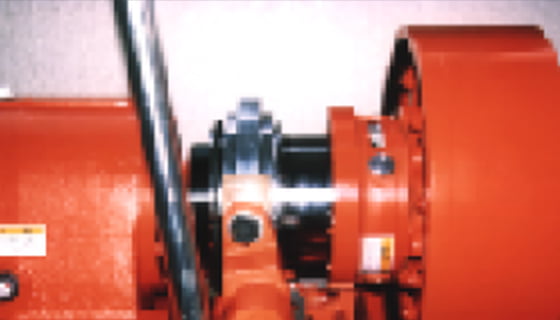

- 2. OFF
- ギヤークラッチ部がOFFの状態では、エンジンが回転しても遠心クラッチ部は動力伝達を行いません。
-

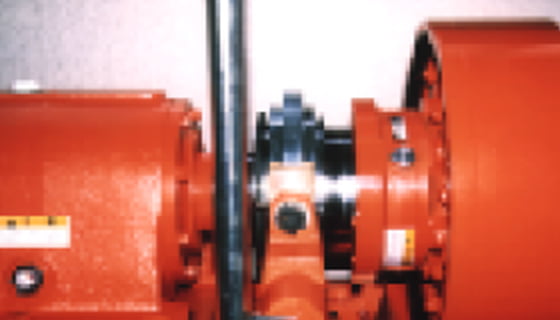

- 3. ON-OFF切り替え
-
ON-OFF切り替え操作はシフターレバーをスライドすることにより、容易に行えます。
- 構造上、エンジン運転中にON-OFF操作は行わないで下さい。
-
使用例
- エンジン立軸ポンプ適応時
-

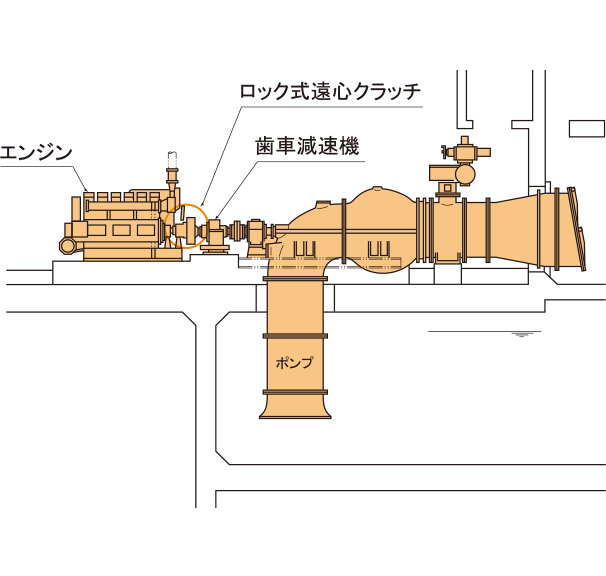

- エンジン横軸ポンプ適応時
-

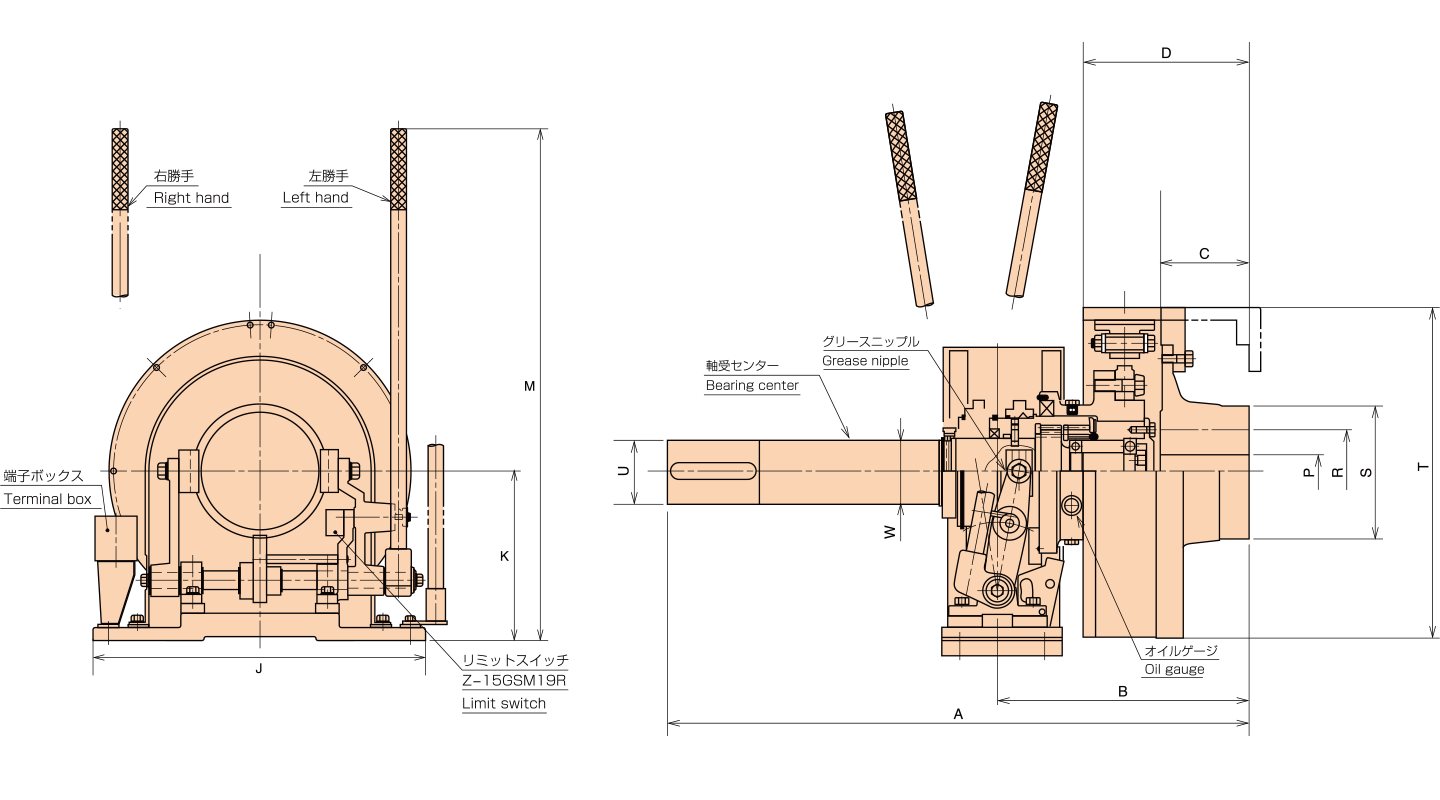

NCL型
- 寸法表（mm）
-
型式 A B C D J K M φP φR φS φT φU φW 質量 （kg） NCL-136 853 335.5 90 200 600 280 673 30 85 143 367 70 85 145 NCL-156 1,008 421.5 127 243 600 280 673 45 115 178 414 85 95 195 NCL-186 1,105 427.5 152 286 630 320 913 65 150 230 494 95 110 290 NCL-218 1,148 470.5 152 284 630 320 913 65 150 230 576 95 110 350 NCL-248 1,330 522.0 153 331 680 320 965 70 165 254 656 125 150 520 NCL-308 1,432 614.0 203 381 740 370 1,126 75 200 305 817 140 190 890

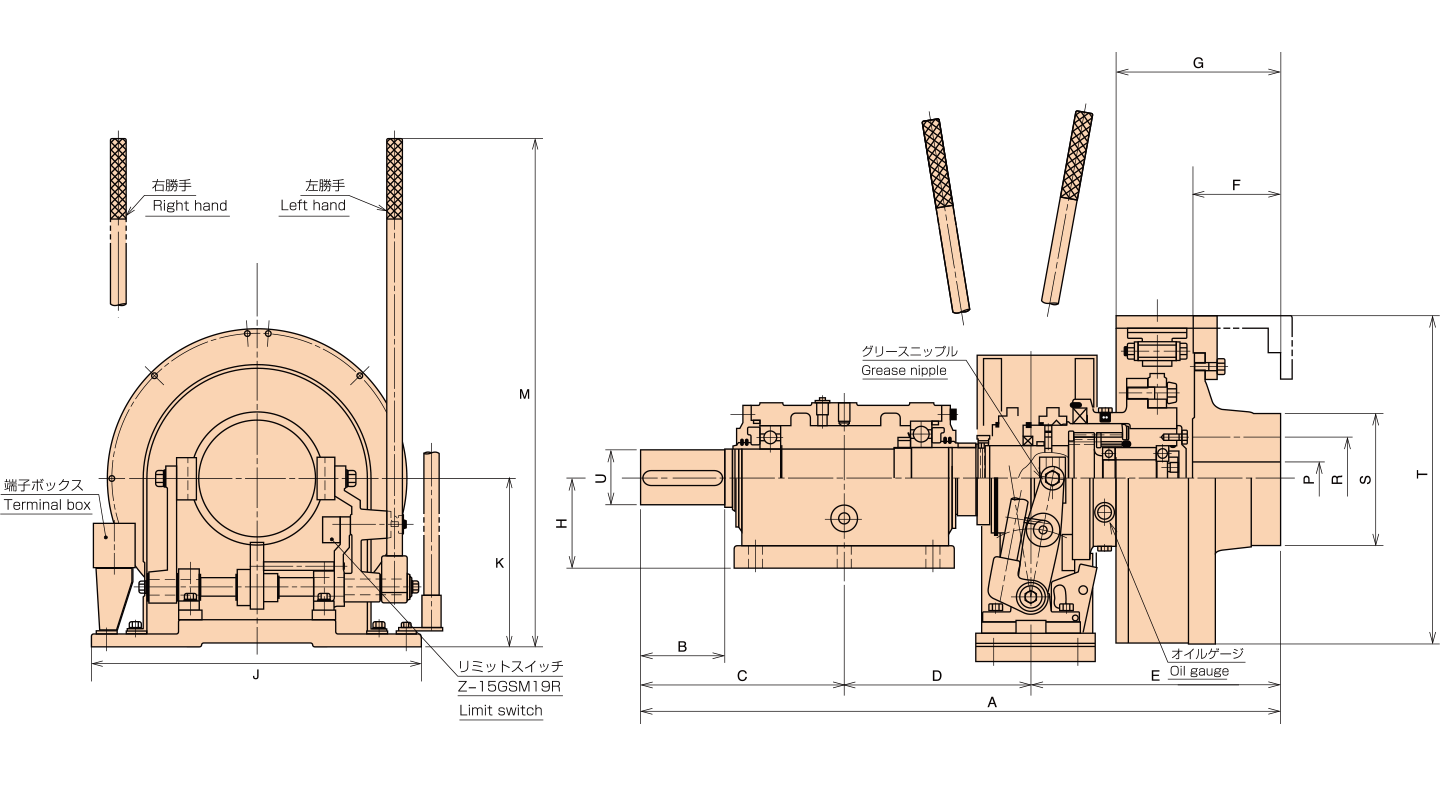

NCL-1B型
- 寸法表（mm）
-
型式 A B C D E F G H J K M NCL1B-136 853 90 260 269.5 335.5 90 200 125 600 280 673 NCL1B-156 1,008 110 300 286.5 421.5 127 243 140 600 280 673 NCL1B-186 1,105 145 355 322.5 427.5 152 286 155 630 320 913 NCL1B-218 1,148 145 355 322.5 470.5 152 284 155 630 320 913 NCL1B-248 1,330 160 418 390.0 522.0 153 331 190 680 320 965 NCL1B-308 1,432 170 430 388.0 614.0 203 381 215 740 370 1,126 型式 φP φR φS φT φU 質量 （kg） NCL1B-136 30 85 143 367 70 205 NCL1B-156 45 115 178 414 85 255 NCL1B-186 65 150 230 494 95 350 NCL1B-218 65 150 230 576 95 425 NCL1B-248 70 165 254 656 125 600 NCL1B-308 75 200 305 817 140 970

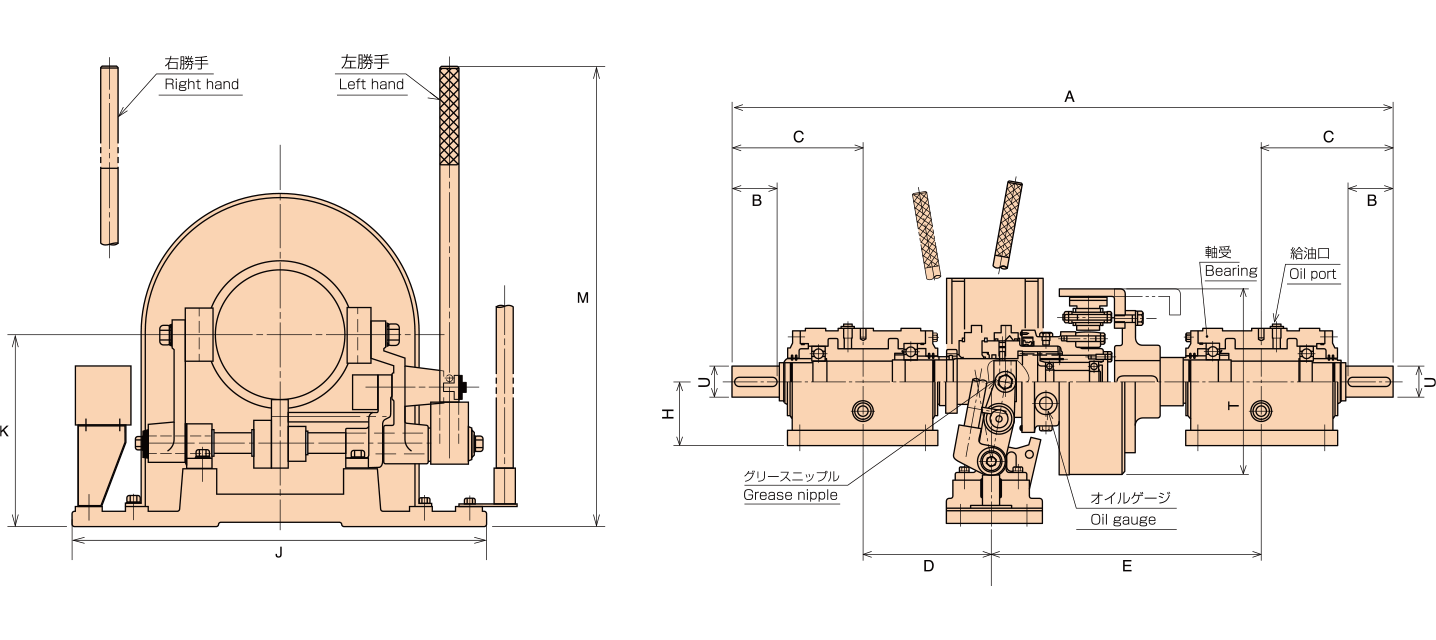

NCL-2B型
- 寸法表（mm）
-
型式 A B C D E H J K M φT φU 質量 （kg） NCL2B-136 1,303 90 260 269.5 513.5 125 600 280 673 367 70 265 NCL2B-156 1,498 110 300 286.5 611.5 140 600 280 673 414 85 315 NCL2B-186 1,690 145 355 322.5 657.5 155 630 320 913 494 95 410 NCL2B-218 1,752 145 355 322.5 719.5 155 630 320 913 576 95 495 NCL2B-248 2,075 160 418 390.0 849.0 190 680 320 965 656 125 680 NCL2B-308 2,122 170 430 388.0 874.0 215 740 370 1,126 817 140 1,050
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
