PRODUCTS 製品情報 マニュアルブースタ

DB-2413・2415 手動作動タイプ

DB-2413・2415製品画像
ダウンロード

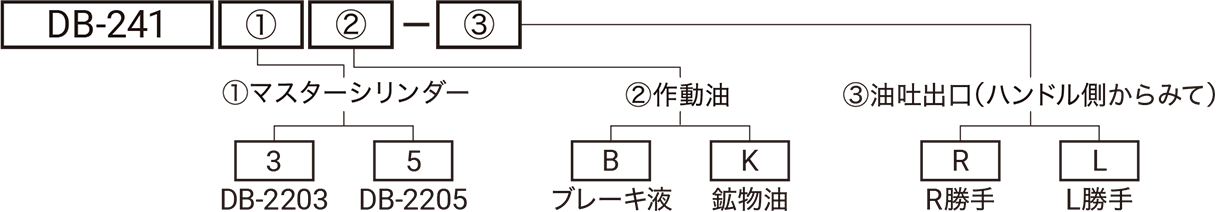

型式略号
型式略号

詳細情報

寸法
寸法図
型式 A B C D E F G
DB-2413 336 195 160 45 30 90 60
DB-2415 410.5 257 160 40 25 100 75
仕様
型式 DB-2413B DB-2415B DB-2413K DB-2415K

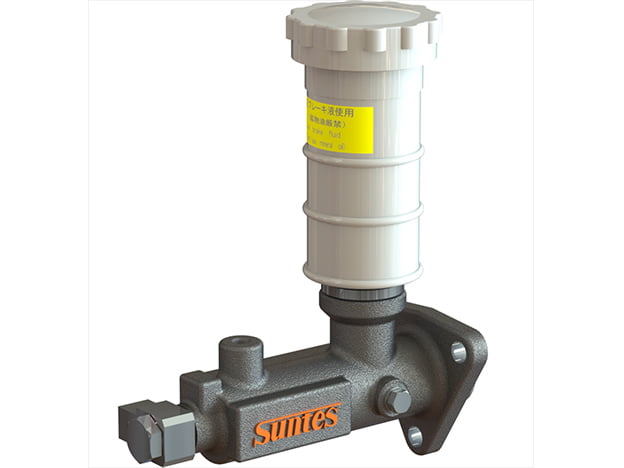

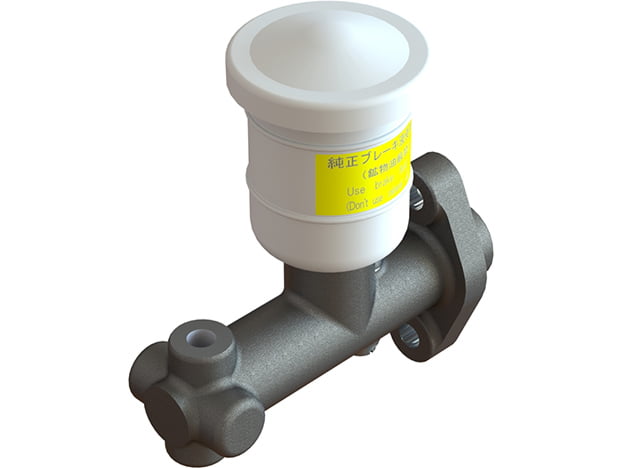

マスターシリンダー型式 DB-2203MS-01 DB-2205MS-01 DB-2203MS-11 DB-2205MS-11
作動油 ブレーキ液(DOT3相当) 鉱物油(ISO VG32相当)
吐出油量 (cm3 5 12 5 12
最大発生油圧力 (MPa) 2.65 2.47 2.65 2.47
質量 (kg) 5.2 6.0 5.2 6.0
発生油圧
発生油圧のグラフ(DB-2413)
発生油圧のグラフ(DB-2415)
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
