2024年7月 ハンドレバー変更に伴いユニット形状を変更しました。
旧形状は本サイト内にあるカタログダウンロード（旧形状）よりご確認下さい。
詳細情報

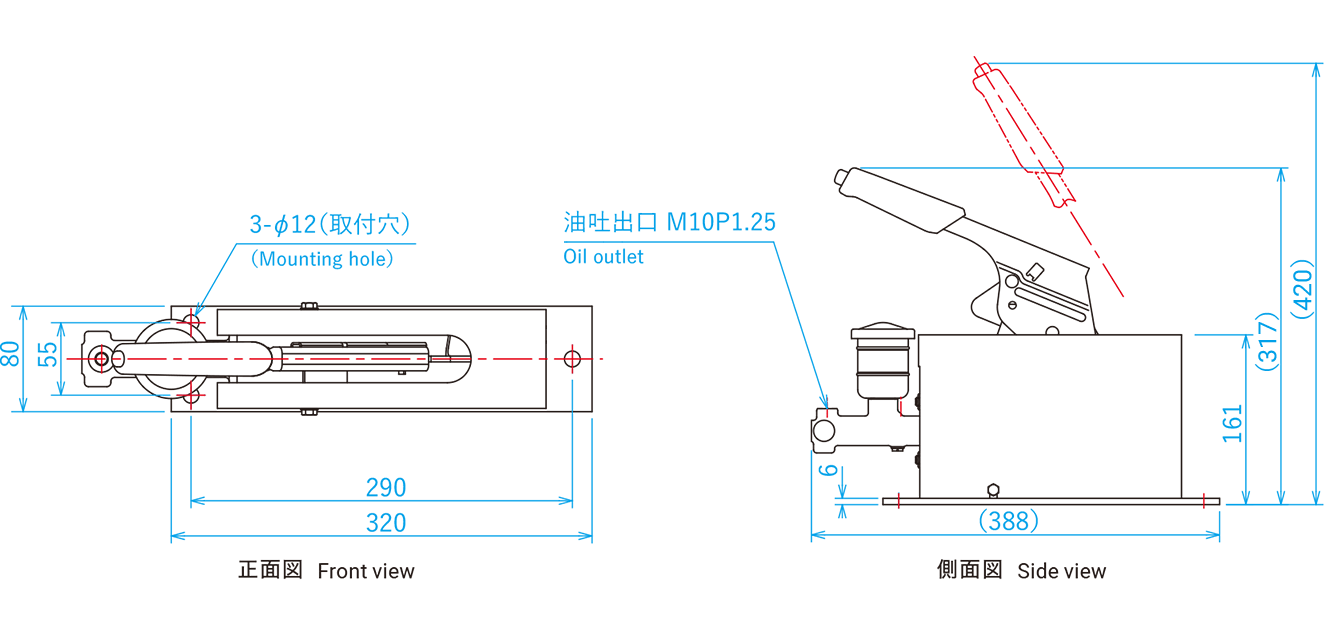

寸法図
仕様
| 型式 | DB-2173 | DB-2173D |
|---|---|---|
| マスターシリンダー型式 | DB-2203M | DB-2203MD |
| 作動油 | ブレーキ液（DOT3相当） または 鉱物油（ISO VG32相当） | |
| 吐出油量 （cm3） | 5 | |
| タンクホース長さ （m） | - | 5 |
| 質量 （kg） | 5.9 | 6.4 |

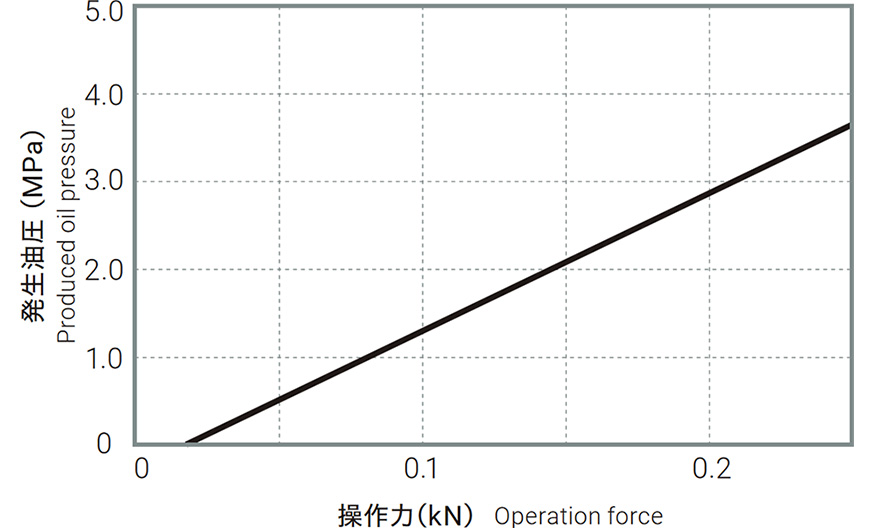

発生油圧
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
