DB-2123・2104・2105・2106・2107
足踏みペダルを踏み込むことによって自動車と同様にブレーキを効かせるもので、クレーン、走行台車等に使用されます。
- ダウンロード

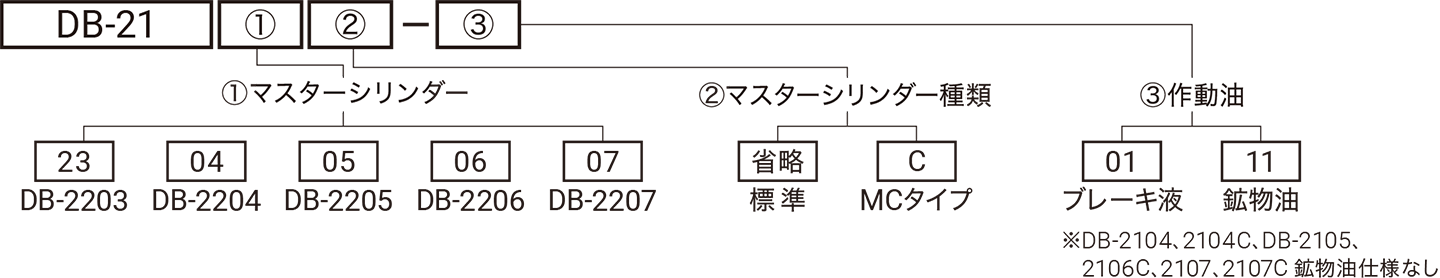

- 型式略号
-
詳細情報
寸法
| 型式 | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| DB-2123・DB-2123C | 354 | 320 | 290 | 80 | 55 | 141 | 246 | 193 | 3 |
| DB-2104・DB-2104C | 382 | 300 | 270 | 95 | 65 | 168 | 315 | 262 | 4 |
| DB-2105・DB-2105C | 464 | 300 | 270 | 95 | 65 | 168 | 379 | 326 | 4 |
| DB-2106・DB-2106C DB-2107・DB-2107C |
471 | 300 | 270 | 95 | 65 | 168 | 379 | 326 | 4 |
仕様
| 型式 | DB- 2123 |
DB- 2123C |
DB- 2104 |
DB- 2104C |
DB- 2105 |
DB- 2105C |
DB- 2106 |
DB- 2106C |
DB- 2107 |
DB- 2107C |

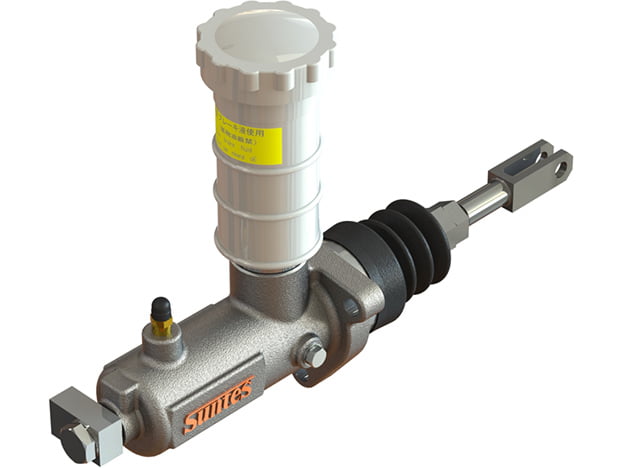

|---|---|---|---|---|---|---|---|---|---|---|
| マスターシリンダー型式 | DB- 2203M |
DB- 2203MC |
DB- 2204M |
DB- 2204MC |
DB- 2205M |
DB- 2205MC |
DB- 2206M |
DB- 2206MC |
DB- 2207M |
DB- 2207MC |
| 作動油 | ブレーキ液（DOT3相当）または 鉱物油（ISO VG32相当）※ | |||||||||
| 吐出油量 （cm3） | 5 | 6.9 | 12 | 19.4 | 28 | |||||
| タンクホース長さ （m） | - | 5 | - | 10 | - | 10 | - | 10 | - | 10 |
| 質量 （kg） | 6.6 | 7.0 | 8.4 | 8.8 | 9.3 | 9.7 | 10.6 | 11.0 | 10.6 | 11.0 |
- DB-2104, 2107はブレーキ液（DOT3相当）のみ。
発生油圧
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
