PRODUCTS 製品情報 フートペダルユニット

DB-2102・2103

DB-2102・2103製品画像

足踏みペダルを踏み込むことによって自動車と同様にブレーキを効かせるもので、クレーン、走行台車等に使用されます。

ダウンロード

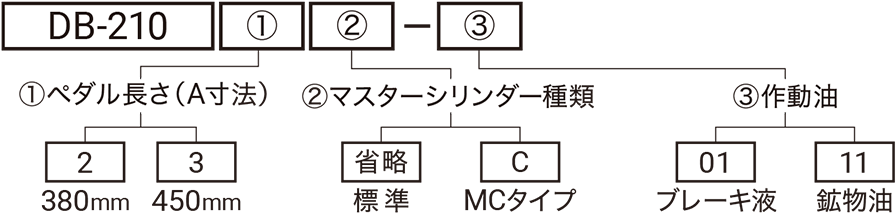

型式略号
型式略号

詳細情報

寸法
寸法図
型式 A B C D E F G
DB-2102 380 265 235 75 50 162 140
DB-2102C 380 265 235 75 50 130 140
DB-2103 450 265 235 75 50 162 175
DB-2103C 450 265 235 75 50 130 175
仕様
型式 DB-2102 DB-2102C DB-2103 DB-2103C
マスターシリンダー型式 DB-2203M DB-2203MC DB-2203M DB-2203MC
作動油 ブレーキ液(DOT3相当) または 鉱物油(ISO VG32相当)
吐出油量 (cm3 5
タンクホース長さ (m) - 5 - 5
質量 (kg) 4.6 5.0 4.8 5.2
発生油圧
発生油圧のグラフ
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
