詳細情報
寸法図
全イーブースタ共通「ケーブル長さ600mm中継コネクター付属」
仕様
| マスターシリンダー型式 | DB-2204TS-01 |
|---|---|
| 作動油 | ブレーキ液（DOT3相当） |
| 吐出油量 （cm3） | 6 |
| 供給吸引電圧 （V） | DC150～210 |
| 供給保持電圧 （V） | DC20～31 |
| 消費電力 （W） | 37 （DC31Vで連続保持） |
| 定格 | 360Cycle/h·50%ED、または連続通電保持 |
| 必要電源容量 （VA） | 3253 |
| 適用電源BOX | AP-2403 |
| 質量 （kg） | 53.5 |

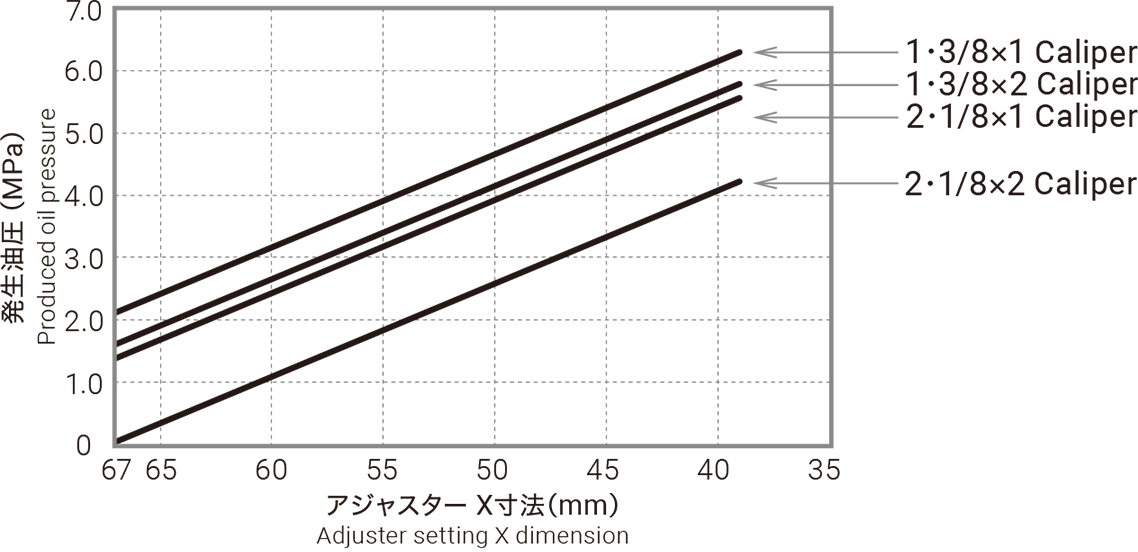

発生油圧
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
