PRODUCTS 製品情報 エアーブースタ

DB-3223A 空圧作動タイプ

DB-3223A製品画像

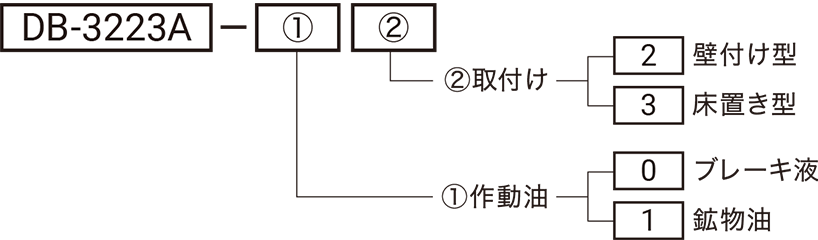

型式略号
型式略号

詳細情報

寸法図
寸法図
仕様
型式 DB-3223A-02 DB-3223A-03 DB-3223A-12 DB-3223A-13
マスターシリンダー型式 DB-2203MS-01 DB-2203MS-11
作動油 ブレーキ液(DOT3相当) 鉱物油(ISO VG32相当)
吐出油量 (cm3 5
使用エアー圧力 (MPa) 0.05~0.69
増圧比 5
質量 (kg) 1.7
  • 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。
発生油圧
発生油圧のグラフ
  • 仕様等でご不明点がございましたら当社にご相談下さい。
  • 記載寸法仕様は改良のため予告なく変更する場合がございます。
