詳細情報
寸法図
仕様

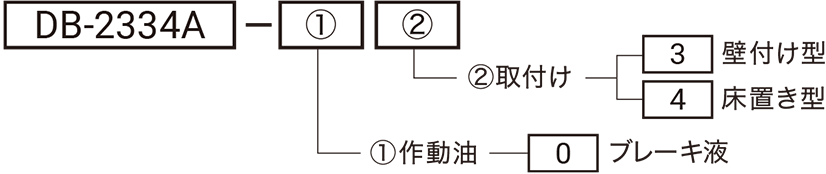

| 型式 | DB-2334A-03 | DB-2334A-04 |
|---|---|---|
| マスターシリンダー型式 | DB-2204MS-01 | |
| 作動油 | ブレーキ液（DOT3相当） | |
| 吐出油量 （cm3） | 6.9 | |
| 使用エアー圧力 （MPa） | 0.05～0.44※ | |
| 増圧比 | 17.5 | |
| 質量 （kg） | 6.2 | |
- 使用エアー圧力の最小値は摺動抵抗の個体差等により変化する為、参考値となります。

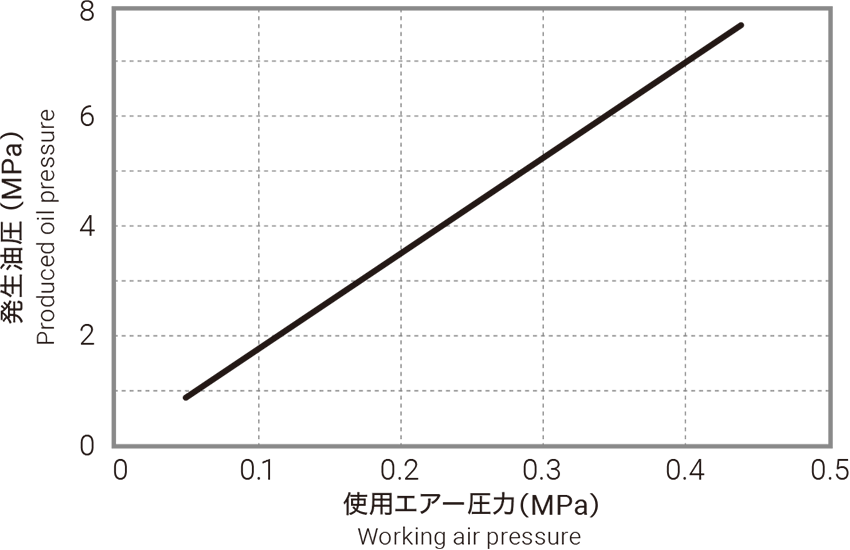

発生油圧
- 仕様等でご不明点がございましたら当社にご相談下さい。
- 記載寸法仕様は改良のため予告なく変更する場合がございます。
